Опора 1У110-3+5

Анкерно-угловая одноцепная опора 1У110-3+5 предназначена для восприятия тяжения тяжёлого провода АС240/32 в угловых и анкерных точках ВЛ 110 кВ. Надставка +5 м увеличивает общую высоту до 24 м относительно базовой 1У110-3 (19 м), обеспечивая необходимый вертикальный зазор при прохождении трассы через умеренно сложный рельеф или при пересечении с локальными препятствиями.

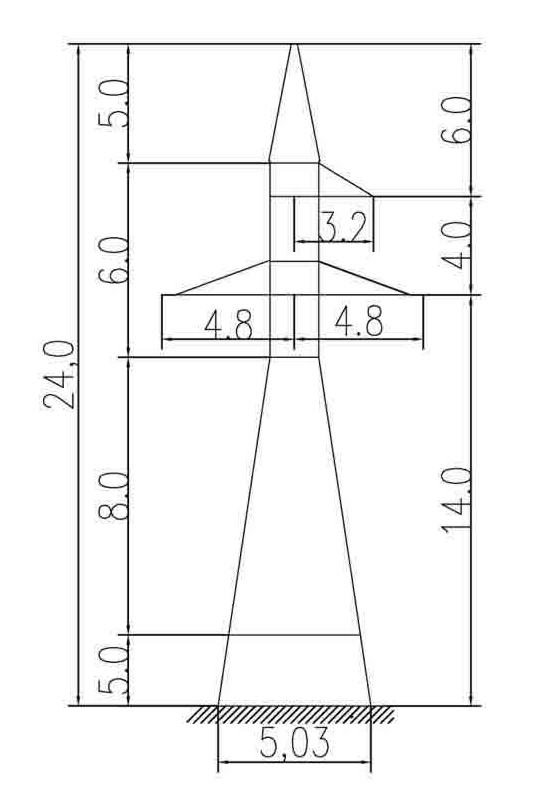

Конструкция разработана в рамках типового проекта 3.407.2-170.3 (шифр 13КМ). Высота траверсы — 14 м, ширина основания — 5,03 м. Расширенная база по сравнению с базовой 1У110-3 (3,78 м) компенсирует возросший изгибающий момент при тяжении тяжёлого провода с увеличенной высоты — характерная закономерность для опор с надставками.

Климатические расчётные параметры: III ветровой район, гололёд I–IV районов. Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке конструкции. Одноцепная схема обеспечивает подвеску одного контура ВЛ 110 кВ с заданными нагрузочными характеристиками для тяжёлого провода.

Масса металлоконструкции по чертежу КМ — 5340 кг без цинка и 5540 кг с горячим цинкованием. Прирост к базовой 1У110-3 (3920 кг с цинком) составляет около 41 %, что обусловлено надставкой и расширением основания. Горячее цинкование обеспечивает антикоррозионную защиту металла в условиях переменного климата гололёдных районов на весь нормативный срок службы линии.

Опора поставляется в секционированном виде с маркировкой по КМ-документации. Применяется при строительстве одноцепных ВЛ 110 кВ с проводом АС240/32 на угловых и анкерных участках трассы, где базовая высота серии 13КМ недостаточна по условиям профиля.
