Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-3+10. Высота 29 м, масса 6968 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 13КМ
Типовой проект 3.407.2-170.3 (шифр 13КМ) объединяет серию одноцепных анкерно-угловых опор ВЛ 110 кВ, рассчитанных под тяжёлый провод АС240/32. В исполнении 1У110-3+10 предусмотрена надставка +10 м, увеличивающая общую высоту конструкции до 29 м при высоте траверсы 19 м. Повышенный габарит позволяет использовать опору на угловых точках трассы с требованиями к вертикальному зазору, превышающими возможности базового исполнения.
Анкерно-угловой тип предполагает расчёт на продольную составляющую тяжения провода — основное нагружение в точках изгиба трассы и на концах анкерных секций. Тяжёлый провод АС240/32 создаёт значительные тяговые усилия, что определяет усиленное конструктивное исполнение несущих элементов. Ширина базы достигает 6,28 м — вдвое больше базовой опоры 1У110-3 (3,78 м), что обеспечивает устойчивость при возросших нагрузках.
Климатические расчётные параметры: III ветровой район, гололёд I–IV районов. Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке — стандартном элементе конструкции, обеспечивающем нормированную молниезащиту трассы.
Масса металлоконструкции по чертежу КМ — 6715 кг без цинка и 6968 кг с горячим цинкованием. Надставка +10 м относительно базовой 1У110-3 (3920 кг с цинком) увеличивает металлоёмкость почти вдвое — следствие роста высоты и значительного расширения основания. Горячее цинкование обеспечивает долговременную защиту стали в условиях переменного климатического воздействия.
Поставляется секциями с маркировкой по КМ-чертежам. Применяется в одноцепных ВЛ 110 кВ с проводом АС240/32 на угловых и анкерных участках с повышенными требованиями к габариту.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-3+10 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 110 кВ.

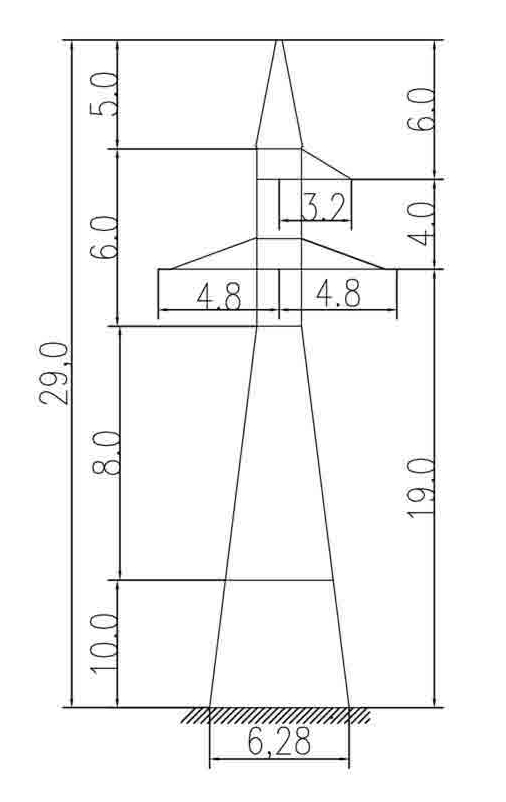

Полная высота — 29 м, отметка нижней траверсы — 19 м, размер основания — 6,28 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6715 кг без покрытия и 6968 кг с горячим цинкованием. На цинковый слой приходится 253 кг.
Опора 1У110-3+10 выполняется по рабочим чертежам 3.407.2-170.3 13КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
