Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-3. Высота 19 м, масса 3920 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 13КМ
Опора 1У110-3 рассчитана под тяжёлый провод АС240/32 — сечение, применяемое на мощных транзитных ВЛ 110 кВ с повышенной пропускной способностью. Анкерно-угловая одноцепная конструкция изготовлена по типовому проекту 3.407.2-170.3 (шифр 13КМ) и предназначена для угловых и анкерных точек трассы, где требуется воспринять тяжение значительно более тяжёлого провода по сравнению с серией на АС120/19.

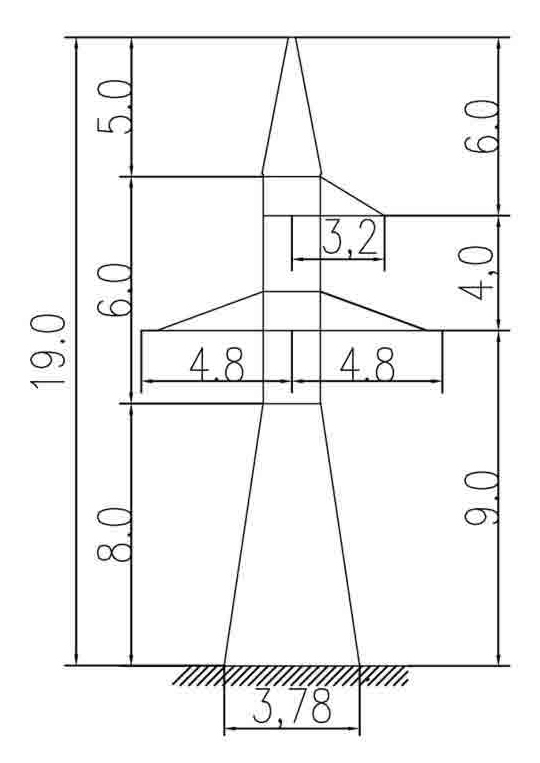

Общая высота конструкции — 19 м, высота траверсы — 9 м, ширина основания — 3,78 м. При геометрических параметрах, аналогичных базовой 1У110-1 (05КМ, провод АС120/19), масса опоры 1У110-3 существенно выше: 3780/3920 кг против 2947/3057 кг. Разница обусловлена усиленными несущими элементами, рассчитанными на большее тяжение тяжёлого провода в угловых точках трассы.
Климатические параметры применения: III ветровой район, гололёдный нагруз I–IV районов. Грозозащитный трос С50 (ТК-9.1) крепится на тросостойке, конструктивно предусмотренной в составе опоры, — это исключает потребность в нетиповых монтажных решениях при установке молниезащиты.
Масса металлоконструкции по чертежу КМ — 3780 кг без цинка и 3920 кг с горячим цинкованием. Горячее цинкование формирует надёжный антикоррозионный барьер, особенно важный при переменных температурах и условиях гололёдных районов, где интенсивная влажность ускоряет коррозию незащищённой стали.
Поставляется секциями в соответствии с КМ-чертежами типового проекта. Опора 1У110-3 применяется на угловых и анкерных точках одноцепных ВЛ 110 кВ с проводом АС240/32 в широком диапазоне климатических условий.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-3 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 19 м, отметка нижней траверсы — 9 м, размер основания — 3,78 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3780 кг без покрытия и 3920 кг с горячим цинкованием. На цинковый слой приходится 140 кг.
Опора 1У110-3 выполняется по рабочим чертежам 3.407.2-170.3 13КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
