Опора 1У110-3+15

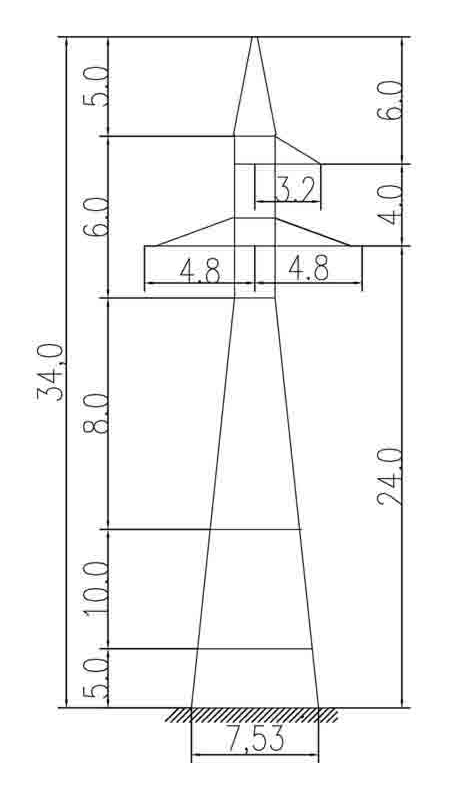

Из одноцепных анкерно-угловых опор ВЛ 110 кВ серии 13КМ исполнение 1У110-3+15 является наиболее высоким: надставка +15 м доводит общую высоту до 34 м при высоте траверсы 24 м. Ширина основания — 7,53 м — максимальная в подгруппе, что обусловлено необходимостью обеспечить устойчивость при наибольших изгибающих моментах, возникающих при тяжении тяжёлого провода АС240/32 с такой высоты.

Конструкция изготовлена по типовому проекту 3.407.2-170.3 (шифр 13КМ) для ВЛ 110 кВ. Анкерно-угловые опоры данной серии воспринимают тяжение провода АС240/32 в угловых и анкерных точках трассы — существенно большие нагрузки по сравнению с серией на АС120/19, что определяет усиленное конструктивное исполнение несущих элементов.

Опора рассчитана для условий III ветрового района при гололёдном нагружении от I до IV района. Грозозащитный трос С50 (ТК-9.1) крепится на тросостойке, входящей в штатный состав конструкции.

Масса металлоконструкции по чертежу КМ — 8712 кг без цинка и 9050 кг с горячим цинкованием. Это наибольший показатель в линейке 1У110-3: базовая опора — 3920 кг с цинком, при +5 м — 5540 кг, при +10 м — 6968 кг, при +15 м — 9050 кг. Динамика нарастания массы отражает одновременное увеличение высоты и расширение основания при растущей нагрузке на несущие узлы. Горячее цинкование гарантирует антикоррозионную защиту на весь нормативный срок службы ВЛ.

Поставляется секциями с маркировкой по КМ-документации. Применяется в одноцепных ВЛ 110 кВ с проводом АС240/32 на угловых и анкерных точках с максимальными требованиями к высоте в серии 13КМ.
