Опора 1У110-2+10

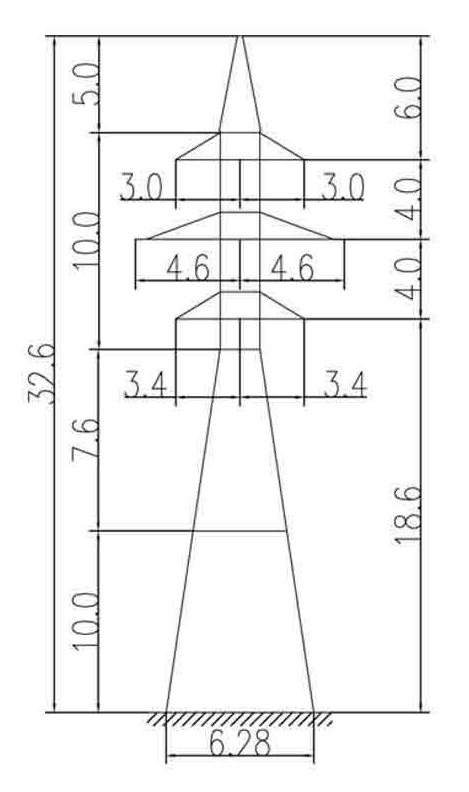

Опора 1У110-2+10 — удлинённое исполнение двухцепной анкерно-угловой конструкции серии 1У110-2 с надставкой +10 м. Общая высота составляет 32,6 м при высоте траверсы 18,6 м. Ширина основания — 6,28 м — значительно увеличена относительно базовой модели (3,78 м): расширение базы необходимо для компенсации возросшего изгибающего момента от высоты конструкции при одновременном тяжении двух цепей.

Типовой проект — 3.407.2-170.3 (шифр 9КМ), класс напряжения 110 кВ, двухцепное исполнение. Анкерно-угловое назначение предполагает работу в точках поворота трассы и на концах анкерных пролётов, где конструкция воспринимает продольную составляющую тяжения проводов АС120/19 обеих цепей. Расчётные климатические параметры: III ветровой район, гололёдный нагруз I–IV районов.

Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке, входящей в стандартный состав конструкции. Тросостойка обеспечивает молниезащиту обоих токоведущих контуров без дополнительных крепёжных элементов.

Масса металлоконструкции по чертежу КМ — 7119 кг без цинка и 7385 кг с горячим цинкованием. Рост металлоёмкости по сравнению с базовой 1У110-2 (4320 кг с цинком) составляет около 71 % — следствие одновременного увеличения высоты и площади основания. Горячее цинкование обеспечивает нормативную антикоррозионную защиту на весь срок службы линии в условиях переменных атмосферных нагрузок.

Поставляется секциями согласно КМ-чертежам. Применяется в двухцепных ВЛ 110 кВ на угловых и анкерных точках трассы, где требуется повышенный вертикальный габарит относительно базовой конструкции серии 9КМ.
