Опора П35-2ВПГ

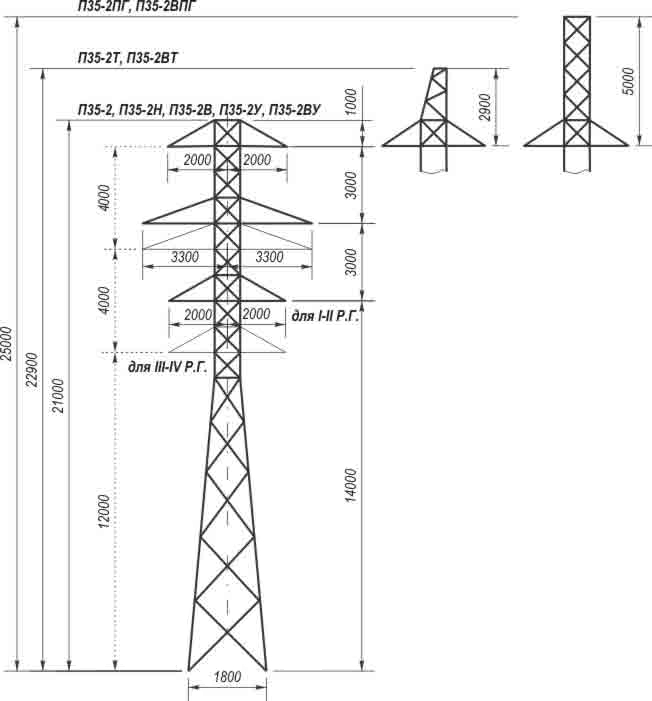

Опора П35-2ВПГ — наиболее высокая из двухцепных промежуточных конструкций данной серии: её общая высота составляет 25 м при отметке траверсы 14 м. Большая высота обеспечивает нормируемый вертикальный габарит провода в зонах особых требований — пересечениях местных дорог, водных объектов, а также при прохождении ВЛ в сложном рельефе с перепадами высот вдоль трассы. Конструкция дополнительно оснащена тросостойкой для подвески грозозащитного троса.

Подвеска грозозащитного троса над уровнем фазных проводов обеих цепей создаёт защитный экран от прямых ударов молнии. Для двухцепных линий, где аварийное отключение одной цепи несёт повышенные риски нарушения электроснабжения, молниезащита является особо важным элементом проектирования. Масса металлоконструкции по чертежу КМ без цинкования — 2115 кг, с горячим цинкованием — 2198 кг. Горячеоцинкованное исполнение обеспечивает длительную антикоррозионную защиту при эксплуатации в различных климатических условиях.

Опора разработана по типовому проекту 11520тм-т1, объединяющему унифицированный ряд двухцепных промежуточных конструкций для ВЛ 35 кВ с различными высотами и исполнениями. Соответствие типовому проекту обеспечивает выполнение нормативных расчётных требований по ветровым и гололёдным нагрузкам, межфазным расстояниям и нормируемым габаритам ВЛ в соответствии с ПУЭ.

Функционально П35-2ВПГ воспринимает вертикальные нагрузки от двух цепей проводов, грозозащитного троса и гирлянд изоляторов, а также поперечные ветровые нагрузки на проводники. Ветровые нагрузки на ствол опоры высотой 25 м существенно выше, чем на более низкие исполнения, что учтено в расчётной схеме и конструктивных решениях типового проекта. Промежуточная опора устанавливается на прямых участках трассы.

Опора П35-2ВПГ применяется при строительстве и реконструкции двухцепных ВЛ 35 кВ в зонах с особыми требованиями к высоте подвеса и молниезащите. Болтовая сборка элементов обеспечивает удобство монтажа. Горячее цинкование стального каркаса минимизирует эксплуатационные затраты на весь срок службы воздушной линии.
