Опора 1П330-3Т+4.0

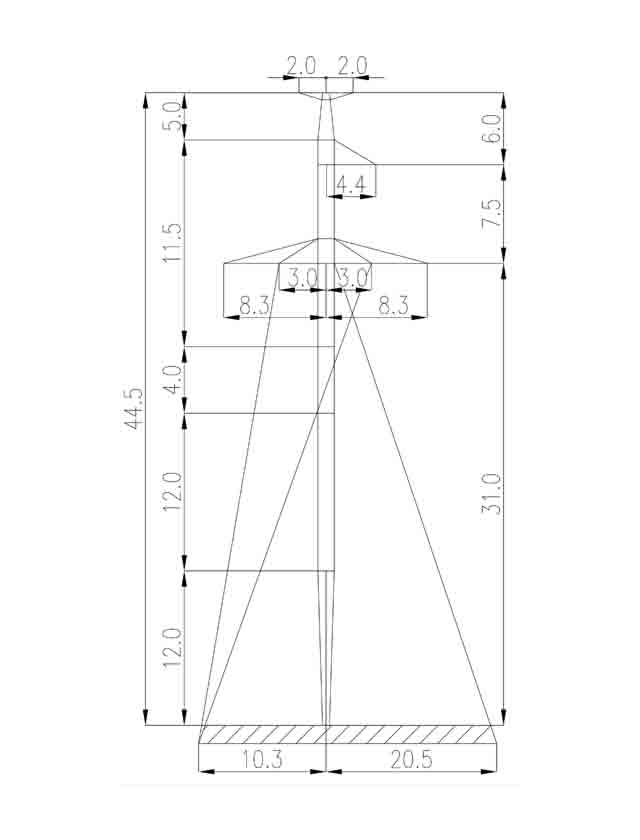

Опора 1П330-3Т+4.0 является наиболее высокой в серии 1П330-3Т: надставка «+4,0» увеличивает общую высоту до 44,5 м, уровень траверс достигает 31 м. Тросостойка сохранена. Такое сочетание параметров применяется в местах, где одновременно требуется повышенный вертикальный габарит и полноценная молниезащита линии 330 кВ: пониженный рельеф, пойменные зоны, пересечения с инфраструктурными объектами.

Одноцепная промежуточная опора для ВЛ 330 кВ по типовому проекту 3.407.2-165 (13095тм-т1). На трёх фазных позициях размещаются расщеплённые провода 2×АС240/32 или 2×АС400/51 в зависимости от проекта линии. Грозозащитный трос С70 (ТК-11) крепится на тросостойке, вынесенной выше верхней фазной траверсы, что обеспечивает нормируемый угол экранирования.

Масса металлоконструкции по КМ: 6206 кг без цинкового покрытия, 6413 кг с горячим цинкованием — наибольшее значение среди всех модификаций серии 1П330-3Т. Повышенная масса предъявляет требования к грузоподъёмности монтажных механизмов, а также к несущей способности транспортных средств и дорожных условиям на трассе.

Как промежуточная опора ВЛ, конструкция воспринимает только вертикальные и поперечные ветровые нагрузки. Тяжение проводов не передаётся на промежуточную опору — этот параметр определяет тип гирлянд (подвесные) и схему расстановки анкерных опор. Расчётные нагрузки на фундамент при высоте 44,5 м максимальны для серии и требуют соответствующего проектного решения.

Конструкция поставляется с полным комплектом маркированных элементов КМ согласно типовому проекту 3.407.2-165 и применяется при строительстве одноцепных ВЛ 330 кВ в сложных рельефных условиях с повышенными требованиями к молниезащите.
