Опора 1П330-3Т

В отличие от базовой 1П330-3, опора 1П330-3Т оснащена тросостойкой — конструктивным элементом, выносящим точку крепления грозозащитного троса выше уровня верхней фазной траверсы. Это расширяет угол молниезащитного экранирования и повышает надёжность грозозащиты линии, что особенно важно в районах с высокой грозовой активностью. Тросостойка добавляет относительно небольшую массу, но принципиально улучшает функциональные характеристики молниезащиты.

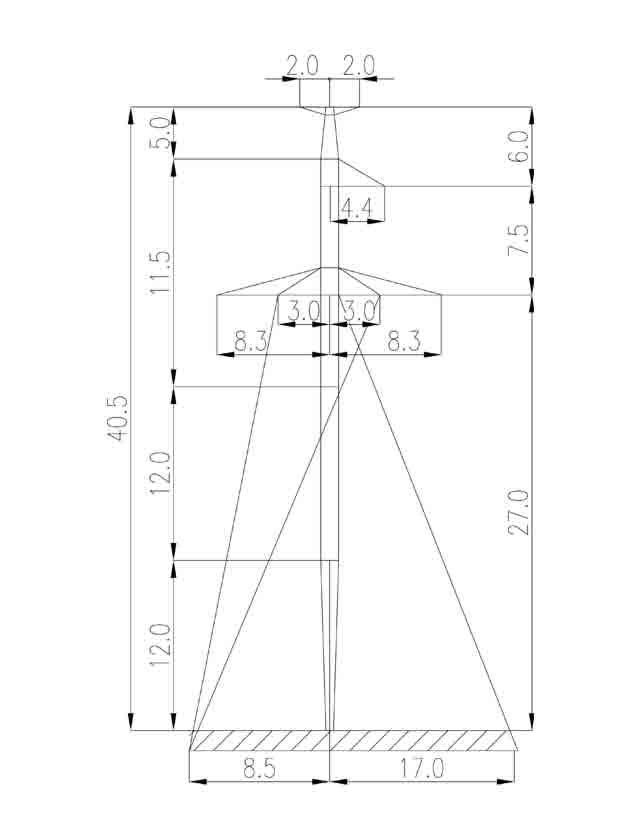

Промежуточная одноцепная опора ВЛ 330 кВ по типовому проекту 3.407.2-165 (13095тм-т1). Общая высота — 40,5 м, уровень траверс — 27 м. Конструкция рассчитана на подвеску расщеплённых проводов 2×АС240/32 или 2×АС400/51 — оба варианта предусмотрены чертежами КМ. Грозозащитный трос С70 (ТК-11) крепится на тросостойке выше верхней траверсы.

Масса конструкции по КМ: 5815 кг без цинкового покрытия, 6010 кг с горячим цинкованием. Для сравнения, базовая 1П330-3 без тросостойки весит 5709 кг с цинком — прирост около 300 кг от тросостойки практически незначителен при монтаже, однако учитывается при проектировании нагрузки на фундаменты.

Как промежуточная опора, 1П330-3Т не воспринимает продольного тяжения проводов. Тросостойка нагружается весом троса и горизонтальной составляющей при отклонении под действием ветра — расчётные значения этих усилий включены в типовой проект. Применение подвесных гирлянд на промежуточных опорах регламентируется ПУЭ и отраслевыми стандартами проектирования ВЛ.

Опора 1П330-3Т применяется в составе комплектных металлоконструкций для строительства и реконструкции одноцепных ВЛ 330 кВ на прямолинейных участках с нормальными пролётами и повышенными требованиями к грозозащите.
