Опора 1П330-3+4.0

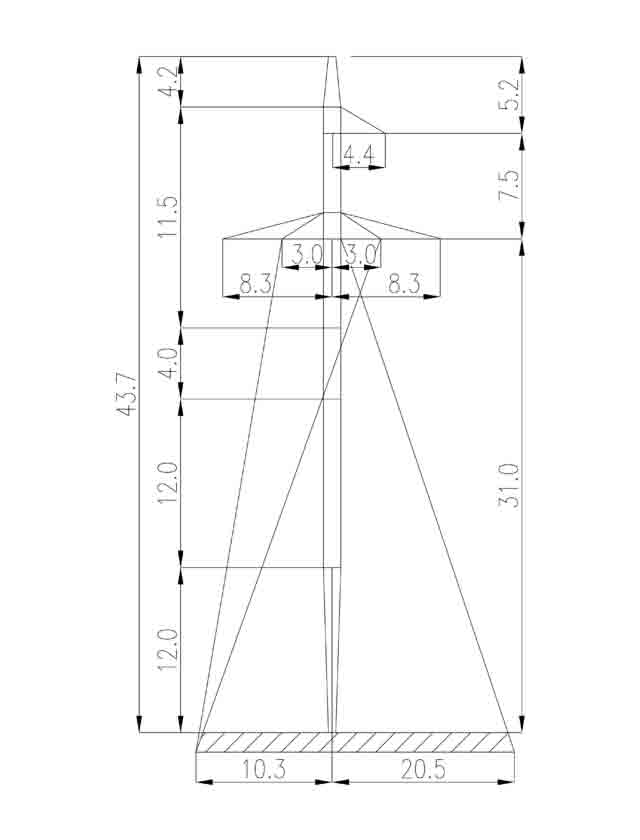

Надставка «+4,0» в обозначении опоры 1П330-3+4.0 означает введение дополнительной четырёхметровой секции сверх базового габарита. Общая высота достигает 43,7 м, уровень траверс — 31 м: максимальные значения в нормальном ряду серии 1П330-3 без тросостойки. Такая конфигурация применяется на пониженных участках рельефа, в пойменных зонах или при пересечениях с автодорогами, где нормируемый вертикальный габарит не обеспечивается при базовой высоте опоры.

Промежуточная одноцепная опора для ВЛ 330 кВ по типовому проекту 3.407.2-165 (13095тм-т1). Конструкция рассчитана на подвеску расщеплённых проводов 2×АС240/32 или 2×АС400/51 — в зависимости от марки, принятой проектом конкретной линии. Грозозащитный трос С70 (ТК-11) крепится в верхней части опоры.

Масса металлоконструкции по КМ: 5916 кг без цинкового покрытия, 6112 кг с горячим цинкованием — наибольшее значение в стандартном ряду серии 1П330-3 без тросостойки. Повышенная масса предъявляет соответствующие требования к грузоподъёмности монтажных механизмов и транспортным возможностям на трассе.

Функционально опора 1П330-3+4.0 воспринимает вертикальные нагрузки от веса проводов и тросов, гололёдные отложения, а также поперечные горизонтальные нагрузки от ветрового давления. Тяжение проводов не нагружает промежуточную опору — передача продольных усилий определяется расстановкой анкерно-угловых опор согласно нормам проектирования ВЛ.

Применение надставочной секции — стандартная практика в типовом проектировании: она позволяет скорректировать высоту без разработки нестандартных конструкций. Конструкция совместима с фундаментными решениями типового проекта 3.407.2-165 и поставляется комплектно по чертежам КМ.
