Опора 1П330-3Т-8.0

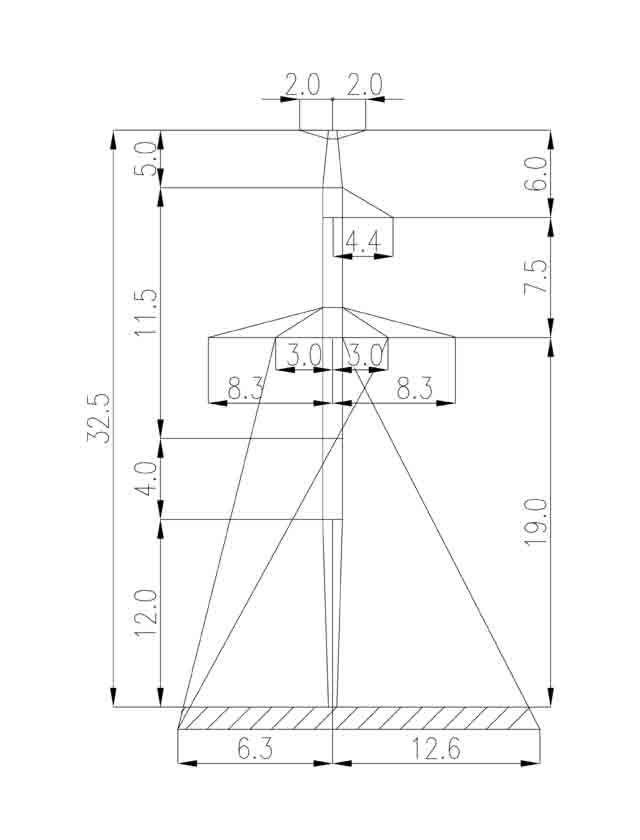

В нормальном ряду высот серии 1П330-3Т опора 1П330-3Т-8.0 с высотой 32,5 м занимает среднюю позицию: выше заниженной модификации -12,0 (28,5 м) и ниже базовой 1П330-3Т (40,5 м). Тросостойка сохранена. Такое исполнение применяется на трассах ВЛ 330 кВ с умеренным рельефом, где базовый габарит избыточен, но приоритет полноценной молниезащиты тросостойкой остаётся неизменным.

Одноцепная промежуточная опора по типовому проекту 3.407.2-165 (13095тм-т1). Уровень траверс — 19 м. На трёх фазных позициях подвешиваются расщеплённые провода 2×АС240/32 или 2×АС400/51. Грозозащитный трос С70 (ТК-11) закреплён на тросостойке выше верхней фазной траверсы, формируя нормируемый угол защитного экранирования.

Масса по КМ: 5229 кг без цинкового покрытия, 5405 кг с горячим цинкованием. Это промежуточное значение между минимальным в серии (5002 кг, модификация -12,0) и максимальным (6413 кг, модификация +4,0). Равномерный ступенчатый ряд масс позволяет обоснованно выбирать модификацию исходя из технико-экономических соображений проекта.

Конструктивная схема промежуточной опоры обеспечивает восприятие только поперечной ветровой и вертикальной гравитационной нагрузок. Продольные усилия от тяжения проводов принимаются анкерными опорами. Тросостойка дополнительно нагружается весом троса и горизонтальной составляющей ветровой нагрузки на трос — эти расчётные значения заложены в типовом проекте.

Горячее цинкование защищает металл от атмосферной коррозии в различных климатических районах. Опора монтируется поэлементно с использованием типовых подъёмных приспособлений; фундаментные решения уточняются по результатам геотехнического расчёта для конкретной площадки.
