Опора ПС220-2У35

Нагрузочная схема промежуточной опоры принципиально отличается от анкерно-угловой: ПС220-2У35 воспринимает только вертикальные составляющие от веса проводников и гололёдных отложений, а также ветровое поперечное давление на провода и ствол. Тяжение в проводах, возникающее в местах изменения направления трассы или на концевых участках, данной конструкцией не воспринимается — для этих целей в проектах предусматриваются специальные анкерно-угловые и концевые опоры.

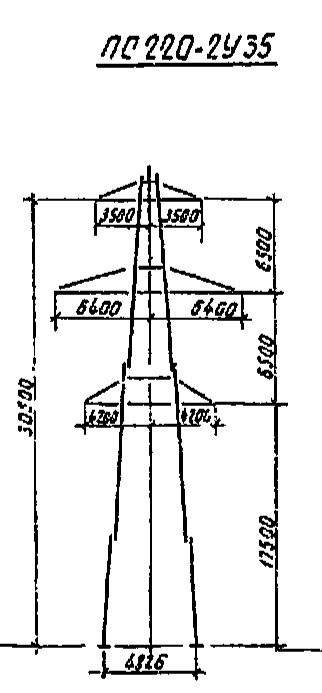

ПС220-2У35 — промежуточная двухцепная опора ЛЭП с проводами АСО 300 — АСО 400 и грозозащитным тросом С70 (ТК-11). Суффикс «У35» в шифре указывает на конструктивный вариант, отличающийся параметрами навески по сравнению с исполнением У110. Двухцепная компоновка позволяет разместить два независимых токопровода на одной конструкции, снизив суммарный расход металла и занимаемую полосу отчуждения трассы при двойной пропускной способности.

Масса металлоконструкции составляет 5333 кг без цинка и 5540 кг с горячим цинкованием. Значения несколько меньше, чем у варианта У110, что обусловлено конструктивными различиями в расположении траверс и габаритах секций ствола. Разница масс с цинком и без — 207 кг — соответствует площади поверхности, подвергаемой горячему цинкованию при двухцепном исполнении данного типоразмера.

Горячее цинкование элементов металлоконструкции применяется для защиты от атмосферной коррозии на протяжении всего расчётного срока службы линии. Все стальные элементы — профильный прокат, пластины, болтовые соединения — цинкуются по единой технологии, обеспечивающей равномерную защиту всей конструкции без исключений.

Опора ПС220-2У35 применяется на прямолинейных участках двухцепных воздушных линий электропередачи и устанавливается на типовые фундаменты в соответствии с нормами проектирования ВЛ. Шифр ПС220-2У35 используется при формировании ведомостей металла в проектной документации для однозначной идентификации конструкции при заказе у изготовителя и при входном контроле поставки металлоконструкций на строительную площадку.
