Опора 2П220-3Т-5.8

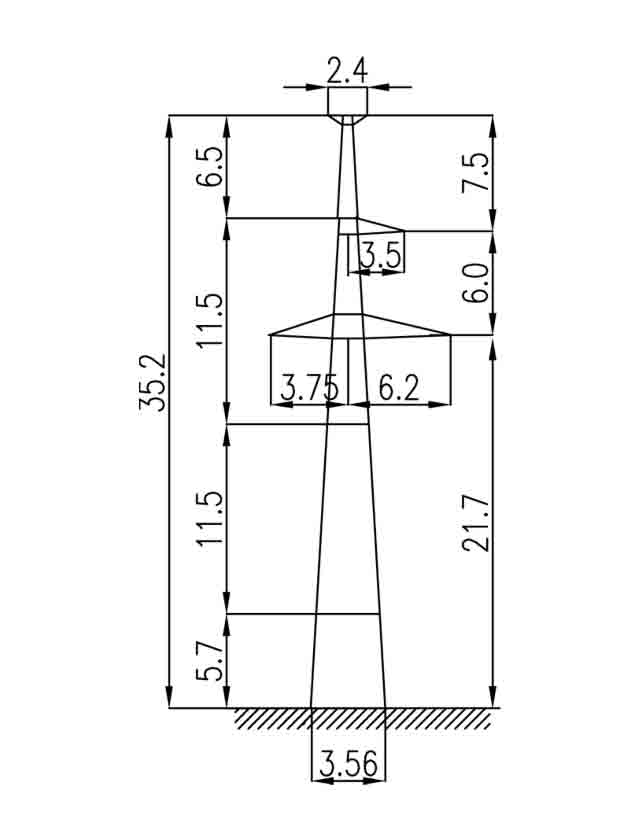

Стальная решётчатая опора 2П220-3Т-5.8 занимает среднюю позицию в тросостойковой одноцепной серии для ВЛ 220 кВ. Конструкция имеет общую высоту 35,2 м, высоту траверсы 21,7 м и ширину основания 3,56 м. Шифр объединяет два конструктивных признака: «Т» — тросостойка для грозозащитного троса, «-5.8» — промежуточная надставка между укороченной модификацией (29,5 м) и базовым вариантом серии (41 м).

Опора 2П220-3Т-5.8 предназначена для прямолинейных участков одноцепных ВЛ 220 кВ. Провод — АС 240/32, грозозащитный трос — С70 (ТК-11). Тросостойка обеспечивает размещение троса на высоте, позволяющей выдержать нормативный угол защиты от ударов молнии над проводом линии. Конструкция разработана по типовому проекту 3.407.2-145 (12976тм-т1).

Промежуточный тип опоры: расчётные воздействия — вертикальные нагрузки от провода и гололёдных отложений, горизонтальное ветровое давление на провод и тело конструкции. Продольные тяжения проводов при нормальном режиме работы линии не прикладываются. Это определяет более лёгкое конструктивное исполнение по сравнению с анкерно-угловыми опорами того же класса напряжения.

Масса металлоконструкции — 3397 кг без цинкования и 3523 кг с горячим цинкованием. Горячее цинкование всех элементов конструкции — обязательное требование для стальных опор ЛЭП — обеспечивает долговременную стойкость к атмосферной коррозии в различных климатических условиях. Ширина основания 3,56 м соответствует промежуточной модификации серии и обеспечивает устойчивость при нормативных ветровых и гололёдных нагрузках.

Совместное применение опор 2П220-3Т-11.5, 2П220-3Т-5.8 и 2П220-3Т при строительстве одноцепной ВЛ 220 кВ с проводом АС 240/32 позволяет создать технически обоснованный и экономичный профиль трассы с непрерывной тросовой молниезащитой. Унификация конструктивных элементов внутри серии упрощает снабжение и производство монтажных работ. Расчётные климатические воздействия определяются типовым проектом 3.407.2-145 и охватывают широкий диапазон ветровых районов и районов по гололёду.
