Опора 2П220-3-5.8

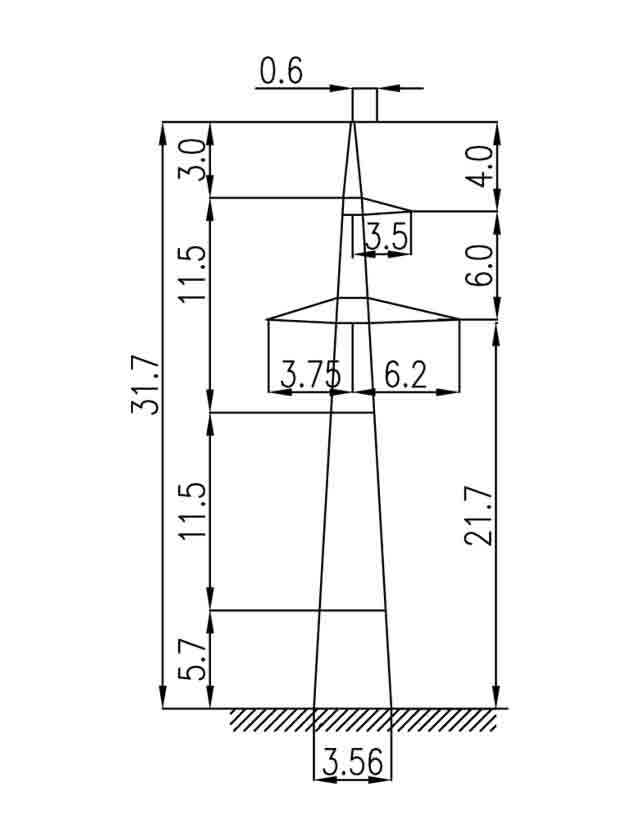

Пролётные решения на магистральных ВЛ 220 кВ предполагают подбор высоты опоры под нормативный габарит и условия рельефа на каждом конкретном пролёте. Опора 2П220-3-5.8 — промежуточный типоразмер одноцепной серии 2П220-3 с общей высотой 31,7 м. Траверса расположена на отметке 21,7 м, ширина основания — 3,56 м. Шифр «-5.8» обозначает надставку, заполняющую диапазон между укороченной модификацией -11.5 (26 м) и базовой моделью (37,5 м).

Конструкция выполнена в одноцепном исполнении по типовому проекту 3.407.2-145 (12976тм-т1). Расчётный провод — АС-240/32, грозозащитный трос — С70 (ТК-11). Типовой проект обеспечивает полную совместимость с остальными опорами серии по фундаментным стойкам, арматуре подвески провода и троса.

Промежуточная опора устанавливается на прямолинейных участках трассы ВЛ 220 кВ. Расчётные нагрузки — вертикальные от веса провода и гололёда, горизонтальные ветровые на провод и конструкцию. Тяжение провода в продольном направлении при нормальном режиме работы линии не прикладывается. При изменении направления трассы устанавливаются анкерно-угловые опоры соответствующей серии.

Масса металлоконструкции — 3199 кг без цинкования и 3318 кг с горячим цинкованием. Горячее цинкование наносится на все несущие и соединительные элементы, защищая конструкцию от атмосферной коррозии при эксплуатации в различных климатических районах — с повышенной влажностью, промышленной загрязнённостью атмосферы или резкими перепадами температур.

Ширина основания 3,56 м обеспечивает устойчивость конструкции при нормативных ветровых и гололёдных нагрузках по ПУЭ. Совместное применение трёх типоразмеров серии — 2П220-3-11.5, 2П220-3-5.8 и 2П220-3 — позволяет оптимизировать расход металла и точнее адаптировать высотный профиль трассы к условиям местности. Горячее цинкование элементов конструкции производится в соответствии с действующими государственными стандартами. Единство нормативной базы типового проекта 3.407.2-145 обеспечивает совместимость фундаментных решений и арматуры подвески для всех трёх типоразмеров одноцепной серии 2П220-3.
