Опора 2П220-3

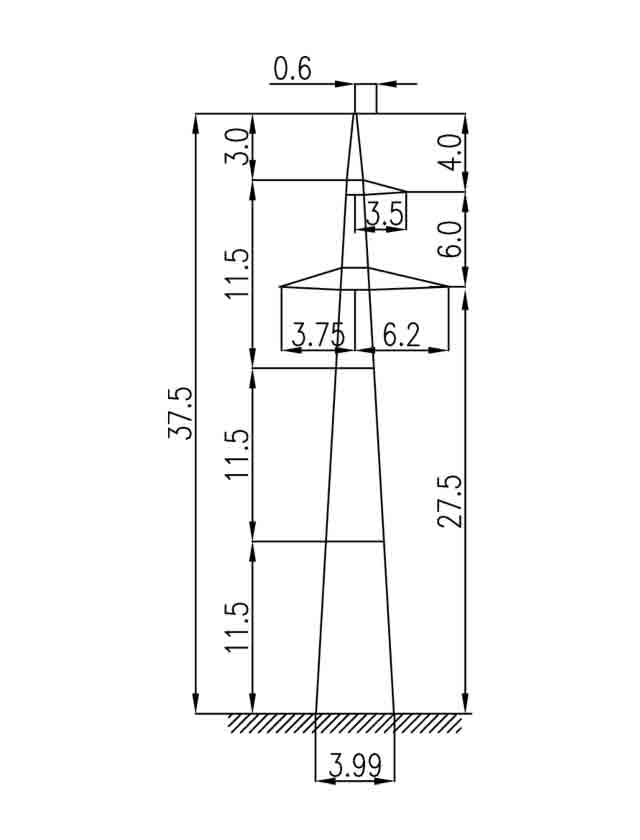

Серия 2П220-3 разработана для одноцепных воздушных линий 220 кВ с проводом марки АС-240/32. Это сужает область применения по сравнению с сериями 2П220-1 и 2П220-2, рассчитанными на более широкий диапазон сечений, но позволяет точнее оптимизировать конструкцию под конкретную токовую нагрузку. Опора 2П220-3 — базовая одноцепная модификация серии высотой 37,5 м с траверсой на отметке 27,5 м и шириной основания 3,99 м.

Опора выполнена по типовому проекту 3.407.2-145 (12976тм-т1). Провод АС-240/32 с алюминиевым сечением 240 мм² и стальным сердечником 32 мм² обеспечивает достаточную пропускную способность для широкого круга магистральных ВЛ 220 кВ. Грозозащитный трос С70 (ТК-11) крепится на вершине опоры.

Как промежуточная, опора 2П220-3 воспринимает вертикальные нагрузки от провода и гололёдных отложений, а также горизонтальное ветровое давление. Прямолинейные участки трассы без изломов — основная область применения. При изменении направления линии или на участках принудительной анкеровки необходимы анкерно-угловые опоры соответствующей серии.

Масса металлоконструкции по чертежу КМ составляет 3909 кг (без цинка) и 4055 кг (с горячим цинкованием). Меньшая расчётная нагрузка от провода АС-240/32 по сравнению с АС 400/51 позволяет снизить металлоёмкость конструкции при сохранении нормативных прочности и жёсткости.

Высота 37,5 м и ширина основания 3,99 м обеспечивают нормативный габарит над землёй при расчётном провисании провода АС-240/32 в наиболее неблагоприятных климатических условиях. Опора 2П220-3 является базовой для серии и применяется совместно с укороченными модификациями — 2П220-3-11.5 и 2П220-3-5.8 — а также с тросостойковыми вариантами серии 2П220-3Т при проектировании трасс с требованиями к молниезащите. Типовой проект 3.407.2-145 (12976тм-т1) охватывает все нормируемые климатические районы применения опоры. Совместимость с опорами смежных серий того же типового проекта упрощает проектирование комплексных ВЛ 220 кВ с различными типами токоведущих проводников на отдельных участках трассы.
