Опора 2П220-1-6.8

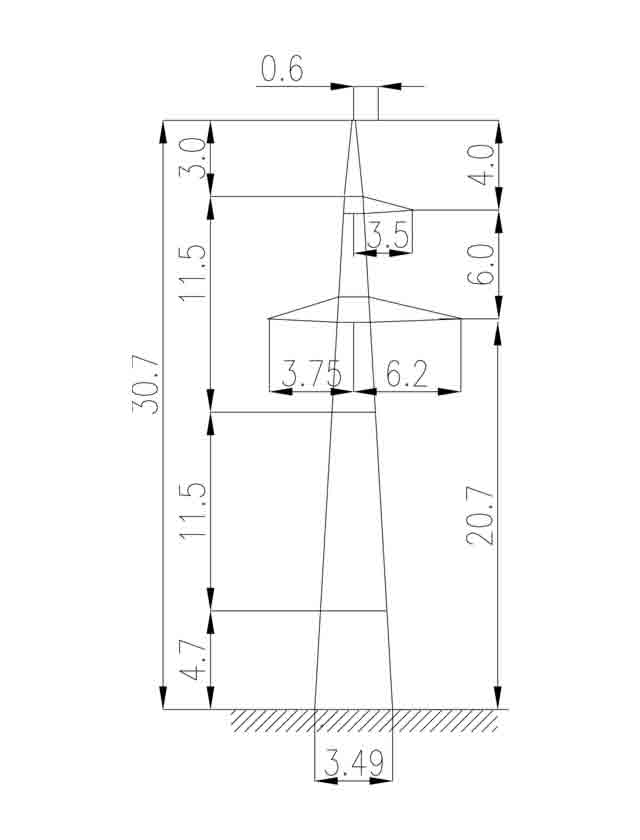

Опора 2П220-1-6.8 занимает промежуточное положение в высотном ряду серии 2П220-1: её общая высота — 30,7 м, высота траверсы — 20,7 м, ширина основания — 3,49 м. Суффикс «-6.8» обозначает надставку, обеспечивающую больший габарит до земли по сравнению с укороченной модификацией -11.5, но меньший, чем у базовой модели серии. Такое решение востребовано при пересечениях с автодорогами, а также на участках со средневысотным рельефом.

Конструкция выполнена в одноцепном исполнении по типовому проекту 3.407.2-145 (12976тм-т1). Как промежуточная, опора устанавливается на прямолинейных пролётах трассы без изменения направления. Основные расчётные воздействия — вертикальные нагрузки от провода и гололёда, горизонтальное ветровое давление. Продольные тяжения в нормальном режиме эксплуатации не воспринимаются.

Провода марок АС 240/32 и АС 400/51 обеспечивают широкую применимость конструкции на различных по пропускной способности участках сети 220 кВ. Грозозащитный трос С70 (ТК-11) подвешивается на вершине опоры. Единая нормативная база типового проекта 3.407.2-145 обеспечивает унификацию конструктивных узлов подвески и арматуры в пределах серии.

Масса металлоконструкции по чертежу КМ — 3561 кг без цинкования и 3694 кг с горячим цинкованием, прирост составляет около 3,7%. Оцинкованное исполнение рекомендуется для всех стальных конструкций ВЛ, эксплуатируемых в условиях повышенной влажности, промышленной загрязнённости атмосферы или в приморских районах.

Ширина основания 3,49 м формирует достаточную опорную площадь для передачи нагрузок на фундаментные стойки при типичных геологических условиях. В составе одноцепной линии 220 кВ опора 2П220-1-6.8 чередуется с другими типоразмерами серии — 2П220-1-11.5 и базовой моделью — позволяя точно адаптировать высотный профиль трассы к рельефу местности и нормативным требованиям к габариту токоведущих частей. Монтаж опоры на трассе производится в соответствии с проектом производства работ и требованиями типового проекта. Типоразмер востребован при строительстве ВЛ 220 кВ в I–III ветровых районах и районах по гололёду от I до III.
