Опора 2П220-3-11.5

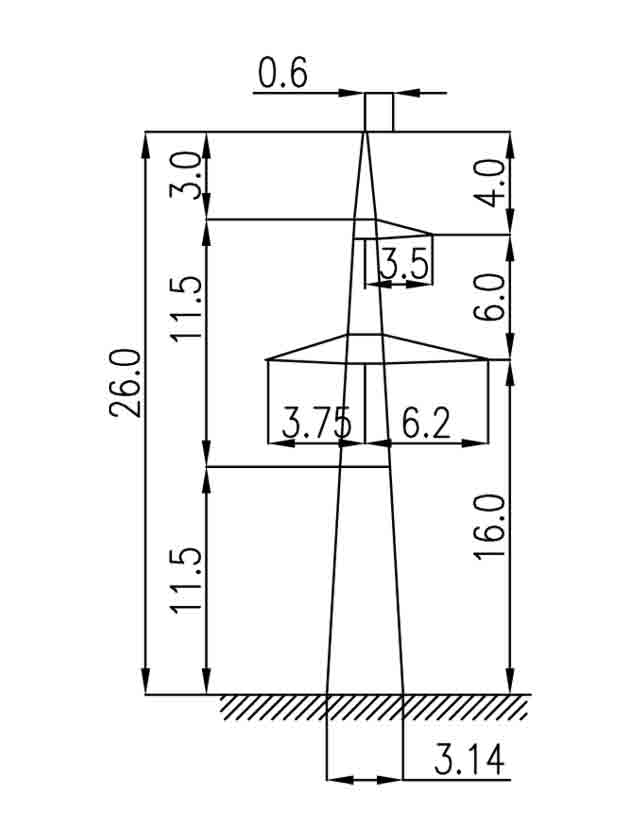

Наиболее компактная опора серии 2П220-3 — укороченная модификация 2П220-3-11.5 высотой 26 м. Траверса расположена на отметке 16 м, ширина основания — 3,14 м. Масса металлоконструкции — 2618 кг без цинка и 2715 кг с горячим цинкованием, что является наименьшим показателем в данной серии. Суффикс «-11.5» обозначает уменьшение высоты относительно базовой модели.

Одноцепная промежуточная опора 2П220-3-11.5 предназначена для прямых участков трассы ВЛ 220 кВ с проводом АС-240/32. Грозозащитный трос С70 (ТК-11) размещается на вершине конструкции. Типовой проект — 3.407.2-145 (12976тм-т1), что обеспечивает полную совместимость с другими опорами серии по фундаментным решениям и арматуре подвески.

Малая высота 26 м обоснована на участках, где нормативный габарит до земли обеспечивается без дополнительного подъёма провода. Промежуточные пролёты в пределах одной трассы нередко различаются по требуемой высоте опор: укороченные модификации устанавливаются на пониженных участках рельефа, базовые и повышенные — там, где необходим увеличенный габарит или пересечение инженерных объектов.

Промежуточная опора воспринимает вертикальные нагрузки от провода и гололёда, горизонтальное ветровое давление на провод и тело конструкции. Тяжение провода в продольном направлении при нормальном режиме не воспринимается — это определяющая особенность промежуточного типа.

Небольшая ширина основания 3,14 м снижает нагрузку на фундаментные стойки. Малая масса конструкции облегчает транспортировку и монтаж в условиях ограниченного доступа грузоподъёмной техники, что особенно важно на труднодоступных или болотистых участках трассы. Опора 2П220-3-11.5 применяется совместно с 2П220-3 и 2П220-3-5.8 для оптимизации высотного профиля одноцепной ВЛ 220 кВ с проводом АС-240/32. Соответствие типовому проекту 3.407.2-145 (12976тм-т1) гарантирует правильность нагрузочных сочетаний и расчётных условий. Унификация конструктивных узлов в пределах серии снижает номенклатуру закупаемых элементов и упрощает складирование при строительстве.
