Опора 2П220-1-11.5

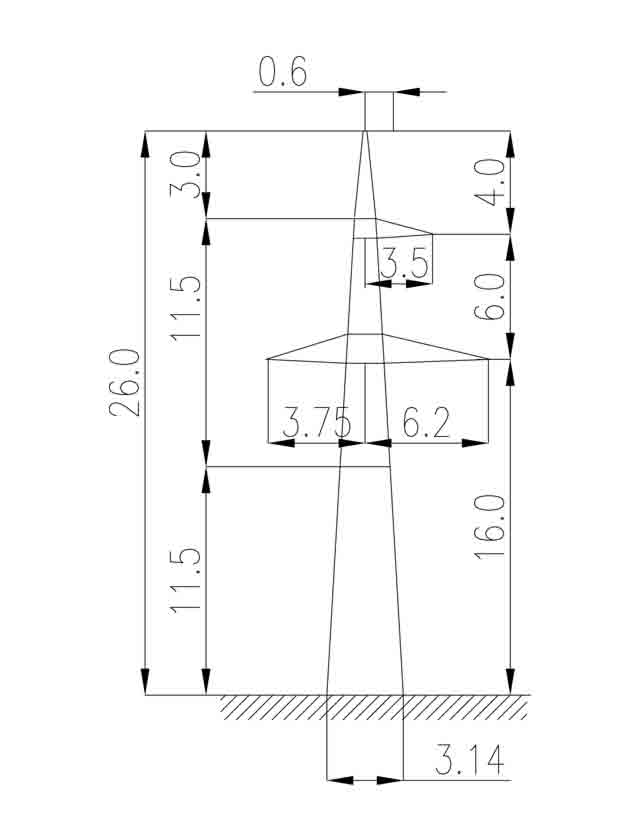

Стальная решётчатая опора 2П220-1-11.5 предназначена для установки на прямолинейных участках воздушных линий электропередачи напряжением 220 кВ. Конструкция выполнена в одноцепном исполнении по типовому проекту 3.407.2-145 (12976тм-т1). Общая высота — 26 м, высота траверсы — 16 м, ширина квадратного основания — 3,14 м.

Суффикс «-11.5» в шифре указывает на укороченную модификацию серии 2П220-1. Такое исполнение применяется на участках, где нормативный габарит до земли обеспечивается при меньшей высоте опоры — например, в низинах, на пологих склонах или при отсутствии пересечений с инженерными объектами, требующими повышенного габарита.

Промежуточные опоры воспринимают вертикальную нагрузку от веса проводов и гололёдных отложений, а также поперечное ветровое давление на провода и тело конструкции. Тяжение проводов в продольном направлении при нормальном режиме работы линии на промежуточные опоры не передаётся — это характерная черта данного типа, отличающая его от анкерно-угловых и концевых конструкций.

Расчётные марки проводов — АС 240/32 и АС 400/51, что охватывает широкий диапазон сечений, применяемых на магистральных ВЛ 220 кВ. Грозозащитный трос С70 (ТК-11) крепится в верхней части опоры и обеспечивает молниезащиту по всей трассе линии.

Масса металлоконструкции по чертежу КМ составляет 2959 кг без покрытия и 3069 кг в оцинкованном исполнении. Горячее цинкование наносится на все несущие и соединительные элементы, обеспечивая долговечную антикоррозионную защиту в различных климатических условиях — от умеренно-континентального до резко-континентального климата.

Опора 2П220-1-11.5 применяется совместно с другими типоразмерами серии 2П220-1 для формирования оптимального высотного профиля трассы. Квадратное основание шириной 3,14 м передаёт нагрузки на фундаментные стойки, параметры которых определяются инженерно-геологическими условиями площадки строительства. Совместимость с прочими модификациями серии по узлам подвески и фундаментным решениям упрощает проектирование и снабжение на линиях значительной протяжённости.
