Промежуточная стальная опора ВЛ 220 кВ, марка 2П220-2Т-5.0. Высота 40,5 м, масса 6122 кг.
Типовой проект и рабочие чертежи: 3.407.2-145 (12976тм-т1)
Конструктивно опора 2П220-2Т-5.0 занимает средний диапазон в тросостойковой двухцепной серии для ВЛ 220 кВ. Общая высота — 40,5 м, высота траверсы — 21 м, ширина прямоугольного основания — 5,32×4,01 м. Суффикс «-5.0» означает промежуточную надставку между базовым тросостойковым вариантом (45,5 м) и укороченной модификацией (34 м).
Промежуточная опора ЛЭП 220 кВ в двухцепном исполнении устанавливается на прямых участках трассы. Расчётные провода — АС 240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Тросостойка, обозначенная литерой «Т» в шифре, выносит трос на расчётную высоту, обеспечивая нормативный угол молниезащиты над проводами обеих цепей. Типовой проект — 3.407.2-145 (12976тм-т1).
Двухцепная промежуточная опора воспринимает вертикальные нагрузки одновременно от двух подвешенных цепей — весовые нагрузки от провода и гололёда — а также суммарное ветровое давление на удвоенное число проводов и тело конструкции. Продольные тяжения в нормальном режиме эксплуатации отсутствуют.
Масса металлоконструкции — 5905 кг без цинкования и 6122 кг с горячим цинкованием. Горячее цинкование охватывает все несущие и вспомогательные элементы, включая болтовые соединения. Типовой проект 3.407.2-145 регламентирует расчётные климатические воздействия и нагрузочные условия для всей серии 2П220-2, что гарантирует совместимость элементов и возможность поэлементной замены при ремонте или реконструкции.
Прямоугольная база 5,32×4,01 м обеспечивает устойчивость конструкции при действии ветровых нагрузок в обоих направлениях. Опора 2П220-2Т-5.0 применяется в составе двухцепных ВЛ 220 кВ совместно с 2П220-2Т и 2П220-2Т-11.5, позволяя формировать экономически и технически обоснованный профиль трассы с непрерывной тросовой молниезащитой на протяжённых двухцепных линиях. Типовой проект 3.407.2-145 (12976тм-т1) определяет полный перечень расчётных климатических воздействий и нагрузочных сочетаний. Конструкция рассчитана на работу при нормативных ветровых и гололёдных нагрузках в соответствии с требованиями действующих ПУЭ.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П220-2Т-5.0 — промежуточная, двухцепная, для воздушных линий электропередачи 220 кВ.

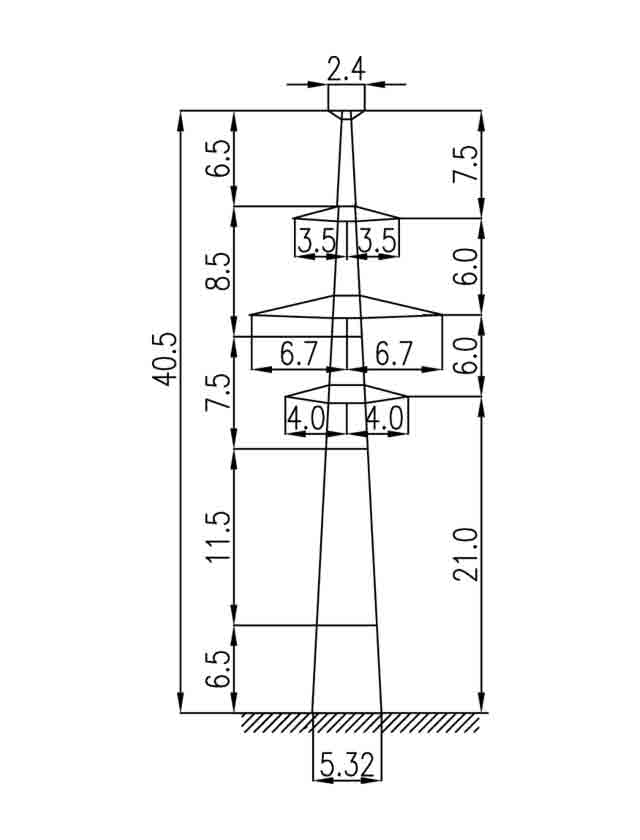

Полная высота — 40,5 м, отметка нижней траверсы — 21 м, размер основания — 5,32х4,01 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5905 кг без покрытия и 6122 кг с горячим цинкованием. На цинковый слой приходится 217 кг.
Опора 2П220-2Т-5.0 выполняется по рабочим чертежам 3.407.2-145 (12976тм-т1). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32 — АС 400/51. Грозозащитные тросы — С70 (ТК-11).
