Опора 2П220-2Т-11.5

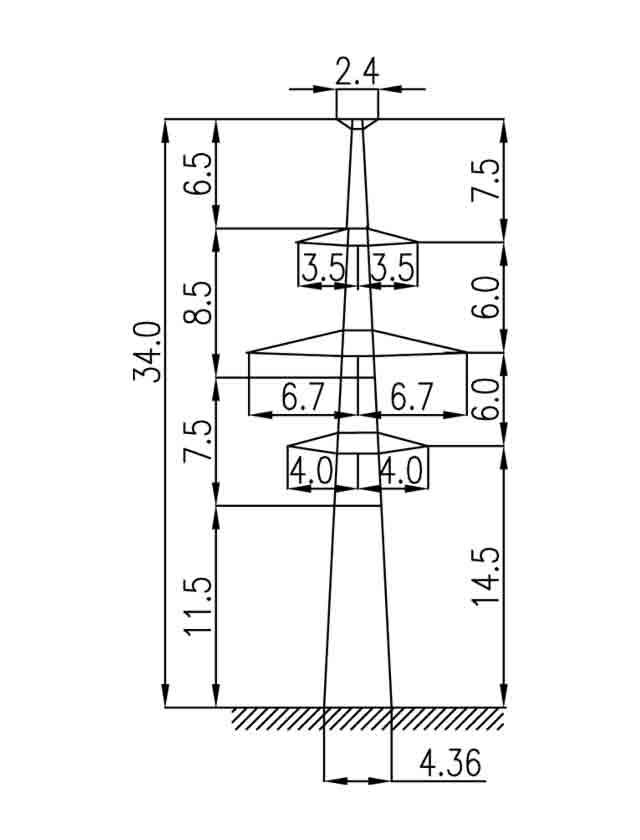

Проектирование высотного профиля двухцепной ВЛ 220 кВ предполагает подбор опор разной высоты под конкретные условия рельефа и нормативный габарит на каждом пролёте. Опора 2П220-2Т-11.5 — укороченная модификация двухцепной серии с тросостойкой: общая высота 34 м, траверса на отметке 14,5 м, ширина прямоугольного основания — 4,36×3,52 м.

Шифр объединяет три признака: «2» — двухцепное исполнение, «Т» — тросостойка для грозозащитного троса, «-11.5» — уменьшение высоты относительно базовой тросостойковой модели серии. Провода — АС 240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Опора выполнена по типовому проекту 3.407.2-145 (12976тм-т1).

Промежуточный тип определяет нагрузочный режим: вертикальные усилия от двух подвешенных цепей (вес проводов и гололёда) и горизонтальные ветровые нагрузки. Продольные тяжения проводов при нормальном режиме не воспринимаются — это принципиальное отличие промежуточных опор от анкерно-угловых конструкций, рассчитанных на восприятие тяжений на изломах трассы.

Масса по чертежу КМ — 4836 кг без цинка, 5012 кг с горячим цинкованием. Горячее цинкование является стандартом антикоррозионной защиты для стальных конструкций ВЛ с нормативным сроком службы 40 лет и более. Прямоугольная база 4,36×3,52 м обеспечивает восприятие ветровых нагрузок в обоих поперечных направлениях.

Компактное основание по сравнению с более высокими модификациями серии снижает нагрузку на фундаменты, что важно при строительстве на слабых или неоднородных грунтах. Опора 2П220-2Т-11.5 применяется в чередовании с 2П220-2Т и 2П220-2Т-5.0 для оптимизации высотного профиля двухцепной высоковольтной линии. Единая нормативная база гарантирует совместимость фундаментных и монтажных решений внутри серии. Применение горячего цинкования на несущих и вспомогательных элементах гарантирует сохранность конструкции в течение всего расчётного срока службы. Вся серия 2П220-2Т охватывает диапазон высот от 34 до 45,5 м, что достаточно для большинства условий прокладки двухцепных ВЛ 220 кВ на территории России.
