Опора 2П220-2-11.5

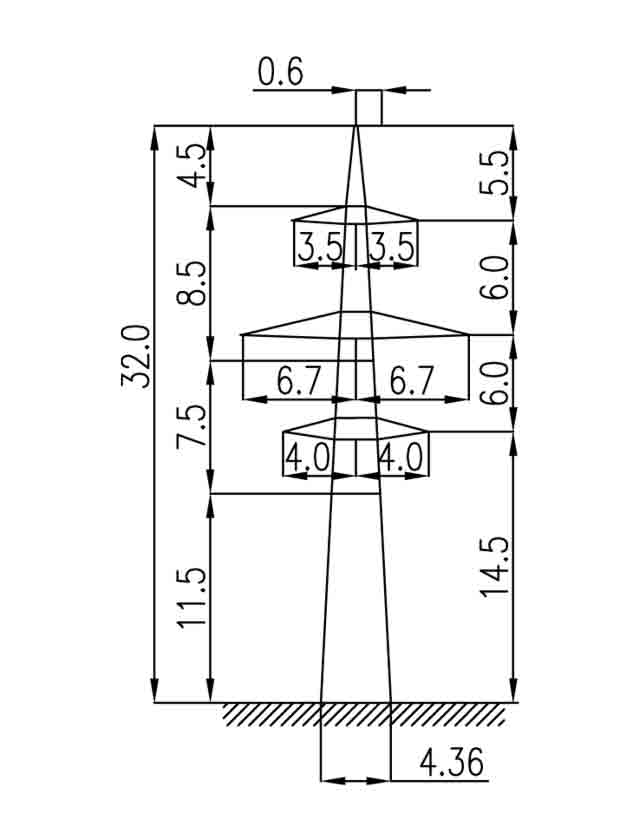

Наименьший по высоте типоразмер в серии 2П220-2 — опора 2П220-2-11.5 с общей высотой 32 м и высотой траверсы 14,5 м. Ширина прямоугольного основания — 4,36×3,52 м. Суффикс «-11.5» означает укороченное исполнение относительно базовой модели серии: применяется на участках, где полная высота 43,5 м избыточна по условиям рельефа или нормативного габарита до земли.

Двухцепная промежуточная опора 2П220-2-11.5 разработана по типовому проекту 3.407.2-145 (12976тм-т1). На двух ярусах траверс подвешиваются провода марок АС 240/32 и АС 400/51, грозозащитный трос С70 (ТК-11) крепится в верхней части конструкции. Двухцепное исполнение обеспечивает прохождение двух независимых цепей по единой трассе.

Промежуточная опора воспринимает вертикальные нагрузки от двух подвешенных цепей — веса проводов и гололёдных отложений — а также горизонтальное ветровое давление на провода и тело конструкции. Продольные тяжения проводов при нормальном режиме работы линии не прикладываются: это принципиальная особенность промежуточных опор.

Масса по чертежу КМ — 4689 кг без цинка и 4861 кг в оцинкованном исполнении. Горячее цинкование наносится на все несущие и вспомогательные элементы конструкции, обеспечивая коррозионную стойкость на нормируемый срок эксплуатации линий электропередачи.

Компактное основание 4,36×3,52 м снижает нагрузки на фундаментные стойки по сравнению с базовой моделью серии, что актуально при строительстве на грунтах со средними несущими характеристиками. Опора 2П220-2-11.5 совместима с 2П220-2 и 2П220-2-5.0 по арматуре подвески и фундаментным решениям, что упрощает проектирование смешанных по высоте пролётов двухцепной ВЛ 220 кВ и сокращает номенклатуру применяемых элементов при строительстве. Принадлежность к типовому проекту 3.407.2-145 (12976тм-т1) определяет расчётные климатические районы, в которых применяется данная конструкция. Опора рассчитана на применение в условиях ветровых и гололёдных нагрузок, характерных для большинства регионов России с умеренным и континентальным климатом.
