Опора 2П220-2

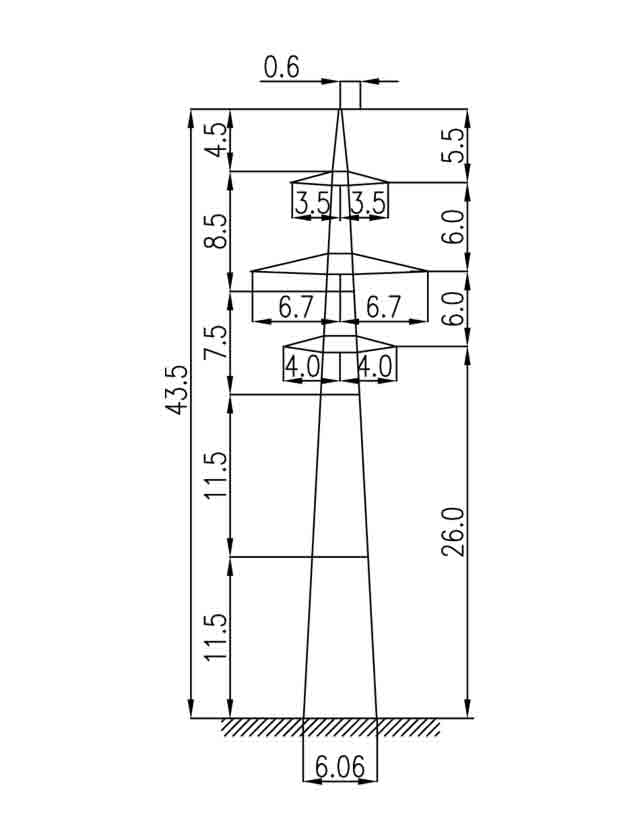

Двухцепное исполнение позволяет разместить две независимых электрических цепи на одной стальной конструкции, существенно сокращая полосу отвода земли и суммарный расход металла по сравнению с двумя параллельными одноцепными линиями. Опора 2П220-2 — базовая промежуточная двухцепная конструкция для ВЛ 220 кВ высотой 43,5 м. Высота траверсы — 26 м, ширина прямоугольного основания — 6,06×4,39 м.

Опора разработана по типовому проекту 3.407.2-145 (12976тм-т1). Два яруса траверс несут провода обеих цепей; грозозащитный трос марки С70 (ТК-11) крепится на вершине конструкции. Расчётные провода — АС-240/32 и АС 400/51. Единая нормативная база серии обеспечивает совместимость с анкерно-угловыми и концевыми опорами того же типового проекта.

Промежуточный тип означает, что опора воспринимает нагрузки от двух подвешенных цепей: суммарный вес проводов и гололёда, а также ветровое давление на двойное количество проводов и тело конструкции. Тяжение проводов в продольном направлении при нормальном режиме не передаётся. Это существенно отличает промежуточные опоры от анкерно-угловых, устанавливаемых на изломах трассы.

Масса металлоконструкции — 6728 кг без цинкования и 6976 кг с горячим цинкованием, что значительно превышает показатели одноцепных аналогов той же серии. Прямоугольная база 6,06×4,39 м распределяет нагрузку на четыре фундаментных стойки в двух плоскостях, обеспечивая устойчивость к ветровому давлению в поперечном и продольном направлениях.

Опора 2П220-2 применяется на прямых пролётах двухцепных ВЛ 220 кВ в сочетании с укороченными модификациями серии — 2П220-2-11.5 и 2П220-2-5.0. Высота 43,5 м востребована на пересечениях с инженерными объектами или на участках с рельефом, требующим увеличенного габарита. Унификация элементов внутри серии упрощает снабжение при строительстве протяжённых двухцепных линий. Антикоррозионная защита методом горячего цинкования соответствует требованиям стандартов на стальные конструкции объектов электроэнергетики и обеспечивает долговечность при всех нормативных климатических воздействиях.
