Опора 2П220-2-5.0

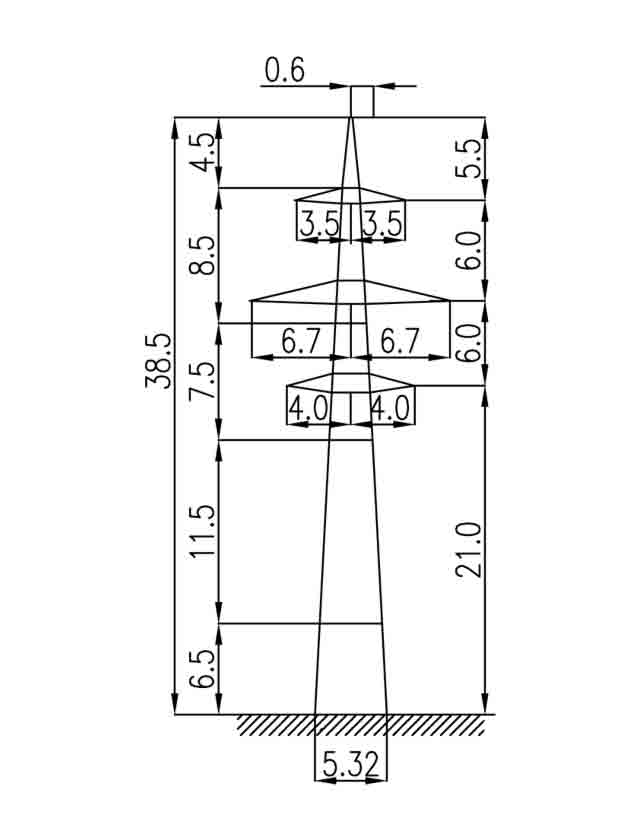

Средний по высоте типоразмер в двухцепной серии — опора 2П220-2-5.0 — предназначена для промежуточных пролётов воздушных линий 220 кВ с умеренным требуемым габаритом. Общая высота конструкции — 38,5 м, высота точки крепления траверс — 21 м, ширина прямоугольного основания — 5,32×4,01 м. Суффикс «-5.0» обозначает промежуточную надставку между укороченным вариантом -11.5 и базовой моделью серии.

Опора разработана по типовому проекту 3.407.2-145 (12976тм-т1) в двухцепном исполнении. Расчётные провода — АС-240/32 и АС 400/51, грозозащитный трос марки С70 (ТК-11) крепится в верхней точке конструкции. Единый типовой проект серии 2П220-2 обеспечивает унификацию конструктивных узлов подвески и фундаментных решений для всех модификаций.

Промежуточная опора устанавливается на прямолинейных участках трассы. Нагрузки складываются из вертикальных усилий от двух цепей (вес провода и гололёда) и горизонтального ветрового давления. Суммарная ветровая нагрузка на двухцепные опоры заметно выше, чем на одноцепные, — это обусловливает большую площадь основания и повышенную металлоёмкость конструкции.

Масса металлоконструкции — 5757 кг без покрытия и 5969 кг с горячим цинкованием. Прямоугольная база 5,32×4,01 м с четырьмя фундаментными стойками обеспечивает восприятие ветровых нагрузок в обоих поперечных направлениях. Горячее цинкование всех элементов гарантирует защиту от атмосферной коррозии в течение всего нормативного срока службы.

Опора 2П220-2-5.0 применяется в составе двухцепных ВЛ 220 кВ на участках, где ни укороченная, ни базовая модели не обеспечивают оптимального соотношения высоты и металлоёмкости. Промежуточный типоразмер позволяет точнее адаптировать высотный профиль опор к рельефу местности, снижая общий расход стали и нагрузки на фундаменты по всей длине трассы. Расчётные нагрузки соответствуют требованиям типового проекта 3.407.2-145 (12976тм-т1) для всех нормированных климатических районов. Единый типовой проект серии гарантирует взаимозаменяемость конструктивных элементов между различными модификациями двухцепной линейки.
