Опора П110-6ВПГ

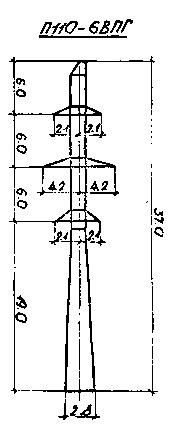

Опора П110-6ВПГ относится к одноцепным промежуточным опорам ЛЭП класса 110 кВ, выполненным по типовому проекту 11520тм-т1. Суффикс «ВПГ» обозначает конструктивный вариант с повышенным вертикальным габаритом, что подтверждается общей высотой 37 м — на 2 м больше базовой версии П110-6В при одинаковой высоте траверсы (19 м).

Опора рассчитана на районы по гололёду III и IV и допускает подвеску проводов в диапазоне АС 70/11 — АС 240/32 с грозозащитным тросом ТК-9.1. Ширина базы — 2,8 м. Одноцепное исполнение подразумевает один комплект фазных проводов и, как правило, один грозозащитный трос.

Масса металлоконструкции по чертежу КМ: 3 842 кг без покрытия, 3 992 кг с горячим цинкованием. Значительная масса при одноцепном исполнении объясняется большой высотой (37 м) и конструктивными требованиями к жёсткости при расчётных гололёдно-ветровых нагрузках III–IV районов.

Промежуточное назначение опоры П110-6ВПГ подразумевает расстановку на прямых пролётах без угловых точек трассы. Все поперечные нагрузки от давления ветра на провода и решётчатую конструкцию воспринимаются стойкой и передаются через фундамент в грунт. Продольные нагрузки от тяжения нормально работающих проводов не являются определяющими и компенсируются распором соседних пролётов.

Данная опора применяется в составе продуманной анкерно-промежуточной расстановки, где анкерно-угловые опоры ограничивают длину анкерного пролёта.
