Опора П110-6ТС

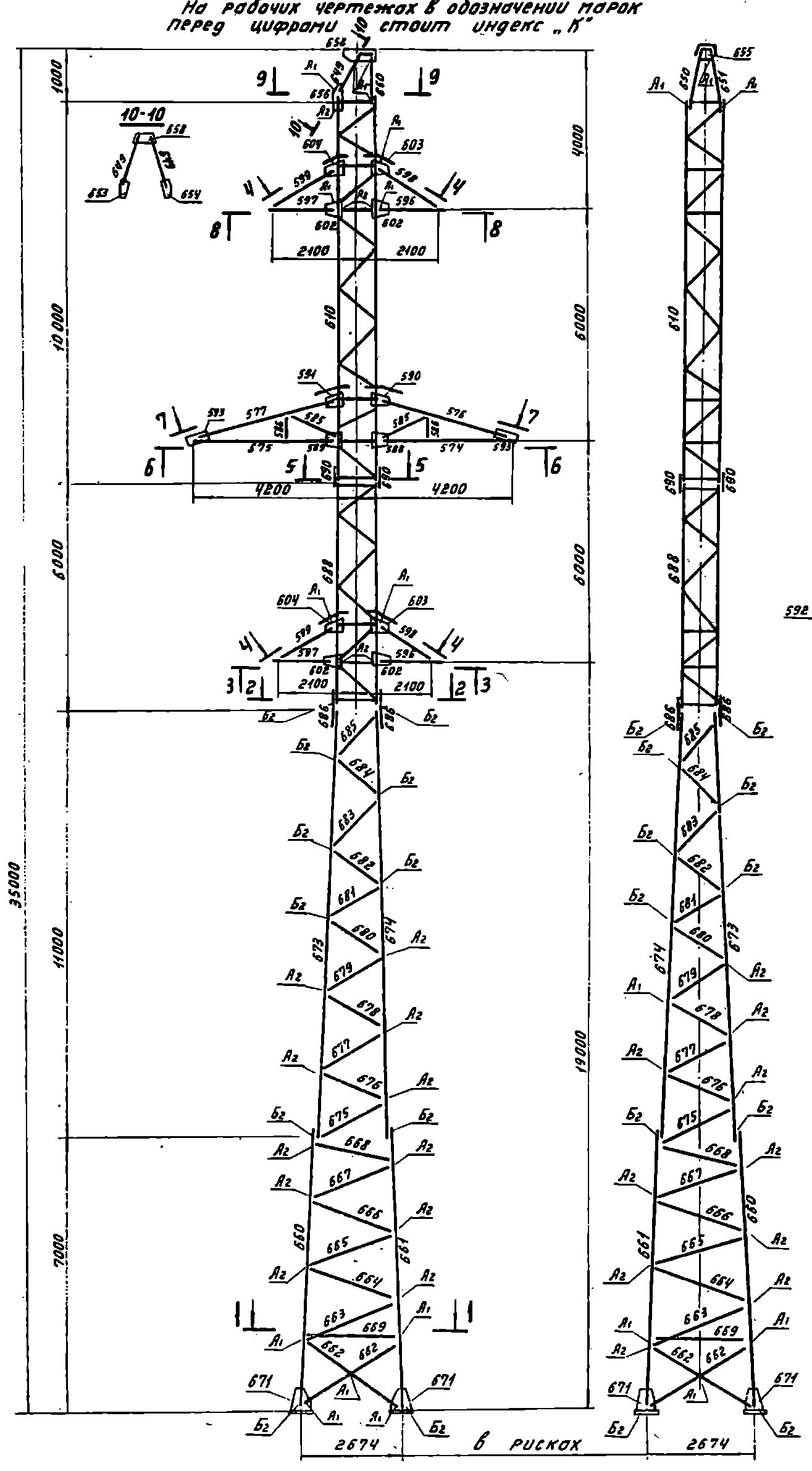

В линейке двухцепных промежуточных опор 110 кВ типового проекта 3.407-119 (9411тм-т3) опора П110-6ТС занимает позицию с общей высотой 35 м. Несмотря на одинаковую высоту с аналогами из других типовых серий, данная конструкция имеет собственные массогабаритные характеристики: масса без цинка — 3 308 кг, с горячим цинкованием — 3 437 кг.

Это одна из наиболее лёгких двухцепных промежуточных опор 110 кВ высотой 35 м, что свидетельствует о рациональном использовании металла в проекте 9411тм-т3. Меньшая масса снижает нагрузки на фундамент и транспортные затраты, что существенно при строительстве удалённых линий.

Траверса расположена на высоте 19 м, ширина базы — 2,8 м. Конкретные марки проводов и тросов для опоры П110-6ТС следует уточнять по спецификации проекта. Диапазон климатической применимости определяется при разработке линейного проекта.

Как промежуточная опора, П110-6ТС устанавливается на рядовых пролётах прямой трассы и воспринимает поперечные ветровые и вертикальные весовые нагрузки. Двухцепная компоновка обеспечивает возможность ведения двух независимых цепей на одной опорной конструкции.

Горячее цинкование всех элементов гарантирует длительную антикоррозионную защиту. Болтовая сборка из транспортных пакетов стандартизирована и совместима с монтажными средствами, применяемыми в электросетевом строительстве.
