Опора П110-6В+4

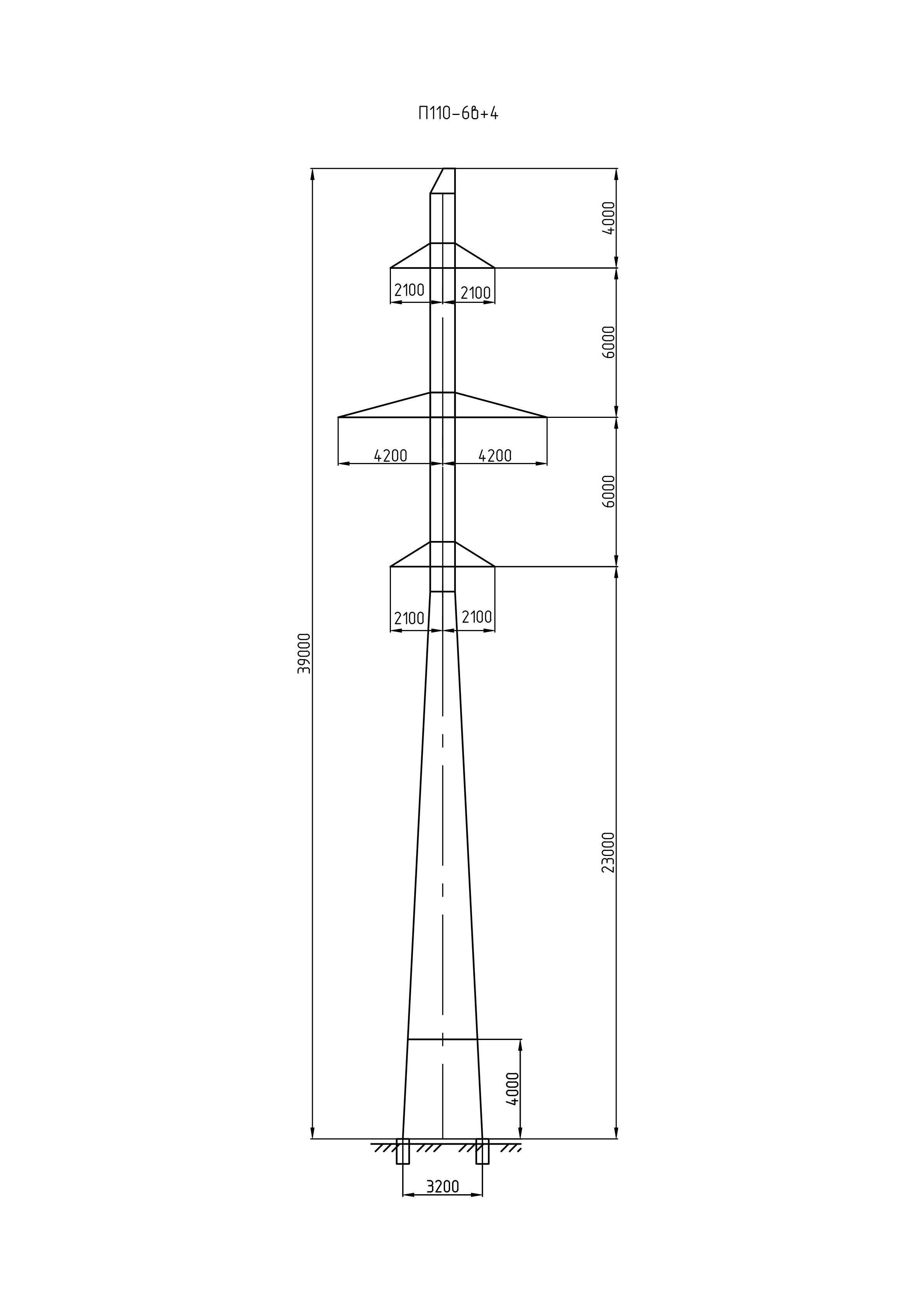

Высота 39 м выдвигает опору П110-6В+4 в число наиболее крупных промежуточных опор 110 кВ. Это двухцепная конструкция типового проекта 11520тм-т1, дополненная секционной вставкой +4 м для обеспечения повышенного вертикального габарита. Траверса расположена на отметке 23 м.

Голоедный район — III–IV. Рассчитанные марки проводов: от АС 70/11 до АС 240/32 — обеспечивают унификацию применения данной конструкции на линиях с разными техническими характеристиками. Грозозащитный трос — ТК-9.1. Ширина базы 3,2 м обусловлена необходимостью воспринять изгибающий момент от ветровой нагрузки при высоте 39 м.

По назначению опора является промежуточной: ставится на прямых пролётах, воспринимает поперечные и вертикальные нагрузки. Двухцепное исполнение означает подвеску двух независимых трёхфазных цепей на общей стойке, что практически вдвое увеличивает пропускную способность коридора по сравнению с одноцепной схемой.

Масса металлоконструкции: 4 450 кг без цинка, 4 623 кг с горячим цинкованием. Цинковое покрытие по ГОСТ 9.307 наносится на элементы решётчатой конструкции методом горячего погружения, защищая сталь от атмосферной коррозии в условиях III–IV районов, где влажность и снеговые отложения значительны.

Монтаж опоры П110-6В+4 выполняется по ППР с применением монтажного крана или вертолётной техники в труднодоступных районах.
