Опора П110-6+4

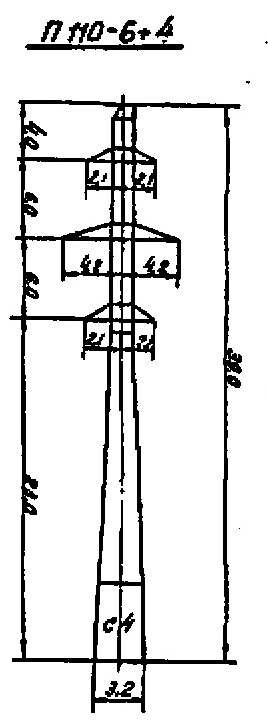

Опора П110-6+4 — это двухцепная промежуточная опора воздушной линии 110 кВ с секционной надставкой 4 м. Базовая конструкция П110-6 типового проекта 3.407-68/73 (3078тм-т9) в данном исполнении наращивается дополнительным элементом, доводящим общую высоту до 39 м. Это одна из наиболее высоких модификаций промежуточных опор 110 кВ данной серии.

Траверса поднимается до отметки 23 м, обеспечивая повышенный вертикальный габарит, необходимый при пересечении трассой глубоких оврагов, балок, затопляемых пойм или объектов с регламентированным расстоянием до проводов. Ширина базы увеличена до 3,2 м для компенсации изгибающего момента от ветровой нагрузки при большой высоте.

Подвешиваемые провода — АС 70/11 и АС 240/32, грозозащитный трос — ТК-9.1. Двухцепное исполнение позволяет одновременно нести две электрические цепи, что типично для магистральных линий и узлов питания.

Масса металлоконструкции по КМ: 4 510 кг без цинка и 4 686 кг с горячим цинкованием. Горячее цинкование выполняется на уровне заводской готовности; болтовые соединения и закладные элементы также оцинкованы.

Монтаж опоры П110-6+4 требует применения крана с вылетом стрелы и грузоподъёмностью, достаточными для подъёма максимального блока. Монтажная схема уточняется в ППР. Конструкция совместима с типовыми фундаментами серии 3.407-68/73.
