Опора П110-6ПГ

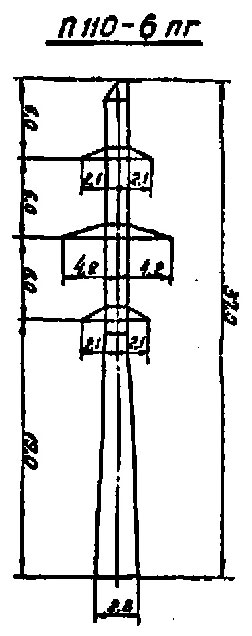

Двухцепная промежуточная опора П110-6ПГ разработана в рамках типового проекта 3.407-68/73.9 и предназначена для воздушных линий электропередачи 110 кВ. Общая высота конструкции — 37 м, траверса расположена на отметке 19 м, ширина базы — 2,8 м.

Обозначение «ПГ» (повышенный габарит) указывает на то, что конструкция рассчитана для установки в местах, требующих увеличенного вертикального расстояния от наивысшей точки пересекаемого объекта до нижней точки провода при максимальной стреле провеса. Типичные случаи применения — пересечение автомобильных дорог I категории, железных дорог, судоходных рек.

Масса металлоконструкции составляет 3 894 кг без горячего цинкования и 4 046 кг в оцинкованном исполнении. Покрытие методом горячего цинкования является стандартным для данной серии и обеспечивает длительный ресурс конструкции без дополнительного обслуживания.

Поскольку опора промежуточная, она воспринимает ветровые нагрузки поперёк трассы и вертикальные нагрузки от весовых воздействий. Продольные усилия от тяжения расчётным случаем для промежуточного типа не являются; ограничение анкерных пролётов обеспечивается анкерно-угловыми опорами смежного типоряда.

Двухцепная компоновка П110-6ПГ позволяет объединить два независимых питающих направления в одном конструктивном решении, сокращая затраты на инфраструктуру коридора ВЛ. Марки проводов и тросов уточняются по проекту конкретной линии.
