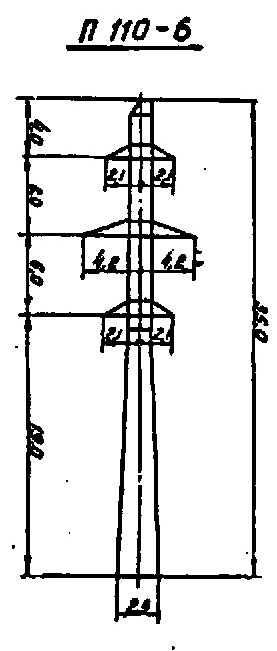

Опора П110-6

Двухцепная промежуточная опора П110-6 типового проекта 3.407-68/73 (3078тм-т9) относится к высоким опорам 110 кВ с общей высотой 35 м. Значительный вертикальный габарит конструкции используется при прохождении трассы в местах, где нормативный габарит до земли или пересекаемых объектов требует увеличения высоты подвески.

Диаметральный диапазон подвешиваемых проводов охватывает марки АС 70/11 и АС 240/32 — то есть от проводов малого сечения до тяжёлых многопроволочных кабелей с алюминиевым сечением 240 мм². Грозозащитный трос — ТК-9.1. Два комплекта фазных проводов (двухцепное исполнение) позволяют вести две независимые электрические цепи на одной опоре.

Траверса располагается на высоте 19 м, ширина базы стойки — 2,8 м. Масса конструкции без горячего цинкования составляет 3 794 кг; с цинкованием — 3 942 кг. Увеличенная масса по сравнению с опорами серии «П110-5» обусловлена большей высотой стойки и дополнительными поясными элементами решётки.

Расположение на прямых участках трассы определяет расчётную схему: ветровая нагрузка на два комплекта проводов и трос действует поперёк оси линии, вертикальные нагрузки формируются весом проводов и гололёдными отложениями. Продольного тяжения промежуточная опора П110-6 не воспринимает.

Типовой проект 3078тм-т9 охватывает полный комплект рабочей документации, включая узлы крепления траверс, схемы подключения заземляющих спусков и варианты фундаментов для различных грунтовых условий.
