Опора 3П110-2ПГ

Опора 3П110-2ПГ — двухцепная промежуточная опора ЛЭП 110 кВ в исполнении под два грозозащитных троса. Применяется на трассах, где наряду со стальным С 50 (ТК-9.1) требуется подвеска сталеалюминиевого АЖС 70/39. Последний используется при организации оптоволоконной связи OPGW в тросовой подвеске, а также при повышенных требованиях к механической прочности и токопроводимости тросовой системы.

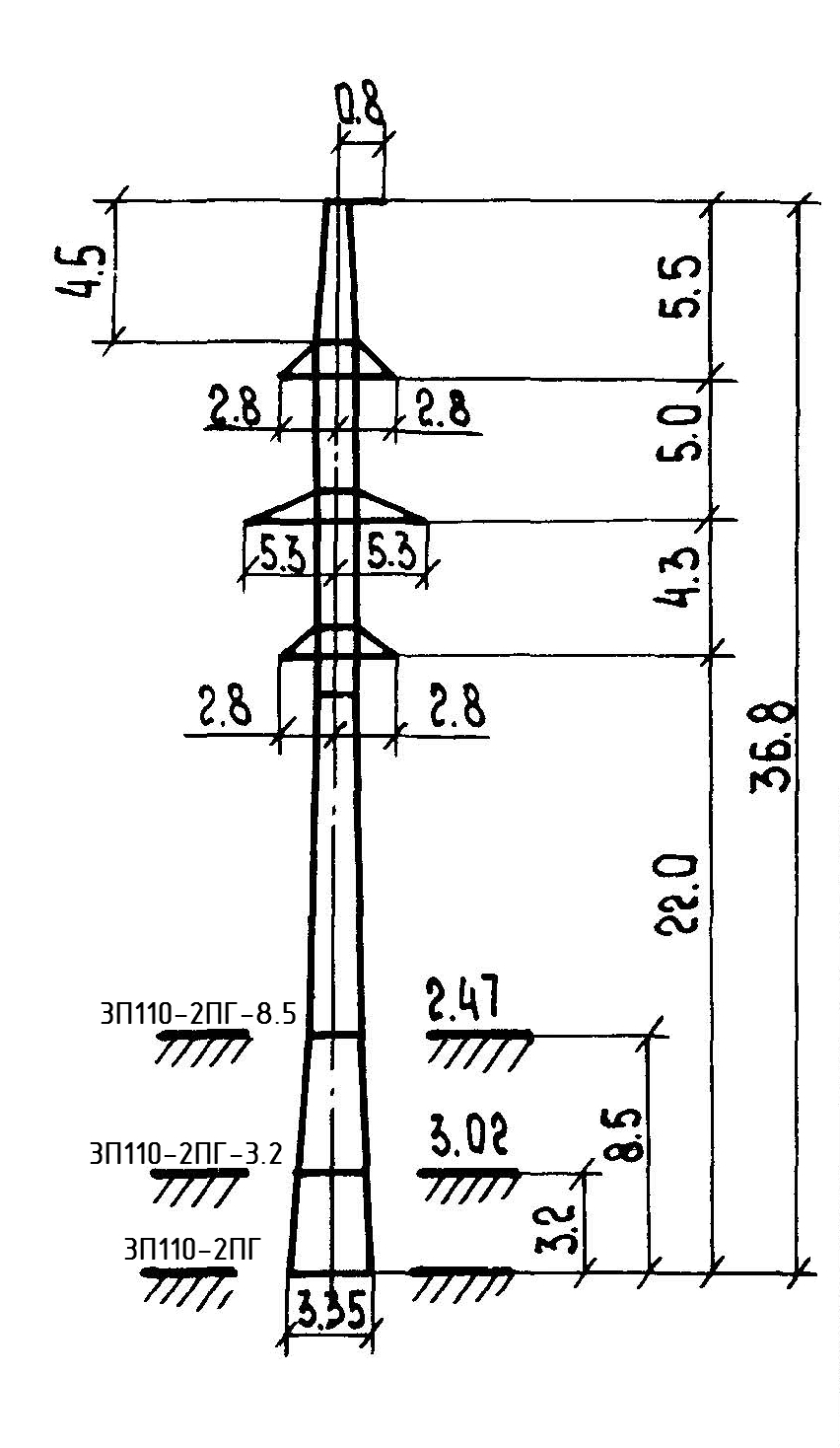

Общая высота конструкции — 36,8 м, что на 1,3 м больше базовой двухцепной 3П110-2 (35,5 м). Разница обусловлена конструкцией верхней части под второй трос. Траверса фазных проводов на отметке 22 м, ширина основания — 3,35 м. Совпадение ширины базы с 3П110-2 обеспечивает единые фундаментные решения и упрощает переход от однотросовой к двухтросовой схеме при реконструкции действующих линий.

Провод — АС 120/19. Ветровой район — III. Диапазон гололёдных районов — II–IV, в отличие от базовой 3П110-2 (I–IV). При проектировании трасс в I гололёдном районе это ограничение необходимо учитывать при подборе серии.

Масса по чертежу КМ: 3986 кг без цинка, 4133 кг с горячим цинкованием. Прирост по сравнению с 3П110-2 (3906/4050 кг) — около 80 кг. Минимальное увеличение металлоёмкости при добавлении второго тросового узла свидетельствует об оптимальности конструктивного решения.

Типовые проекты: 3.407.2-166.0-01, 3.407.2-156.1 09КМ, 3.407.2-166.2 12КМ. Горячее цинкование металлоконструкции соответствует нормативным требованиям для стальных конструкций открытой установки. Опора 3П110-2ПГ применяется на двухцепных ВЛ 110 кВ с двухтросовой схемой грозозащиты и организацией ВОЛС-связи по тросу АЖС 70/39.

Сочетание двухцепного исполнения и двух тросов в опоре 3П110-2ПГ обеспечивает максимальную функциональность на одной конструкции: две электрические цепи плюс грозозащита с возможностью ВОЛС. Применение типового проекта ускоряет экспертизу и унифицирует требования к фундаментным решениям при проектировании новых ВЛ.
