Промежуточная стальная опора ВЛ 110 кВ, марка 3П110-1. Высота 30,6 м, масса 2780 кг.
Типовой проект и рабочие чертежи: 3.407.2-156.1 01КМ
Опора 3П110-1 — базовое исполнение одноцепного промежуточного ряда серии для воздушных линий электропередачи напряжением 110 кВ. Конструкция предназначена для прямолинейных участков трассы, где нагрузки от проводов передаются на стойку вертикально и поперечно под действием ветра и веса гололёда. Как промежуточная опора, она не воспринимает продольных нагрузок от тяжения проводов — это функция анкерно-угловых опор.
Общая высота — 30,6 м, уровень траверсы — 22 м, ширина основания — 2,34 м. Расчётные климатические условия охватывают III ветровой район и гололёдные нагрузки I–IV района. Широкий диапазон гололёдных районов делает опору пригодной для применения по всей территории России — от зон с умеренным льдообразованием до районов с интенсивной гололёдно-изморозевой нагрузкой.
Допустимые марки проводов — АС 70/11, АС 120/19 и АС 240/32. Наличие трёх допускаемых сечений обеспечивает универсальность: опора применяется на линиях с различной пропускной способностью и допускает замену марки провода при реконструкции без смены типа опоры. Грозозащитный трос С 50 (ТК-9.1) крепится через тросостойку, расположенную выше уровня траверсы.
Металлоконструкция выполняется по типовому проекту 3.407.2-156.1 01КМ с горячим цинкованием. Масса по чертежу КМ без цинкового покрытия — 2680 кг, с покрытием — 2780 кг. Типовой проект устанавливает единые требования к геометрии секций, классу стали, сварным швам и болтовым соединениям.
Опора 3П110-1 формирует основу серии: остальные позиции, включая высотные модификации и исполнения «ПГ» с двумя тросами, базируются на конструктивных решениях данного типоразмера. Применяется при строительстве и реконструкции одноцепных ВЛ 110 кВ в регионах с III ветровым районом. Горячее цинкование обеспечивает ресурс антикоррозионной защиты на весь нормативный период эксплуатации без промежуточных обработок.
При реконструкции ВЛ 110 кВ с заменой провода с АС 70/11 на АС 240/32 опора 3П110-1 не требует замены, так как рассчитана на весь диапазон сечений. Это делает её предпочтительным выбором там, где перспектива усиления линии рассматривается в среднесрочной перспективе.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П110-1 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

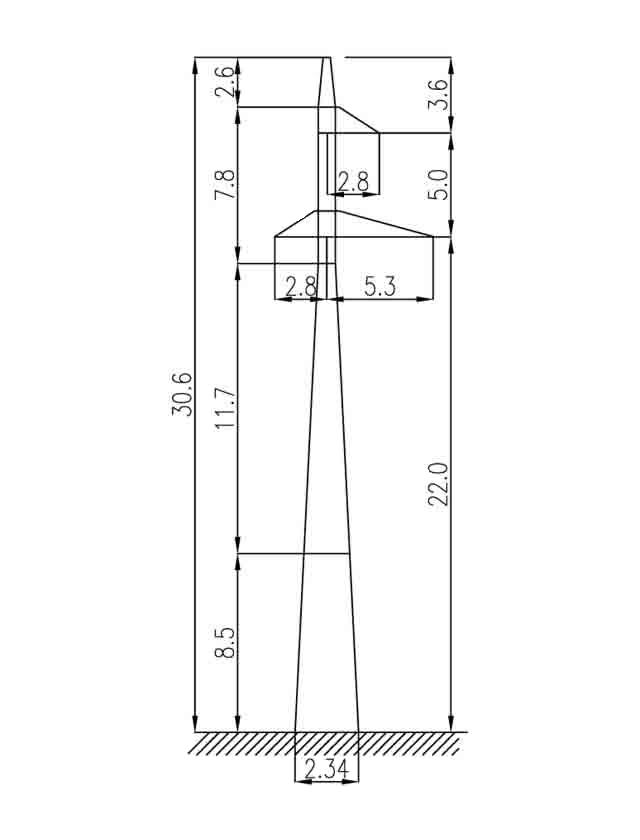

Полная высота — 30,6 м, отметка нижней траверсы — 22 м, размер основания — 2,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2680 кг без покрытия и 2780 кг с горячим цинкованием. На цинковый слой приходится 100 кг.
Опора 3П110-1 выполняется по рабочим чертежам 3.407.2-156.1 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
