Опора 3П110-1-3.2

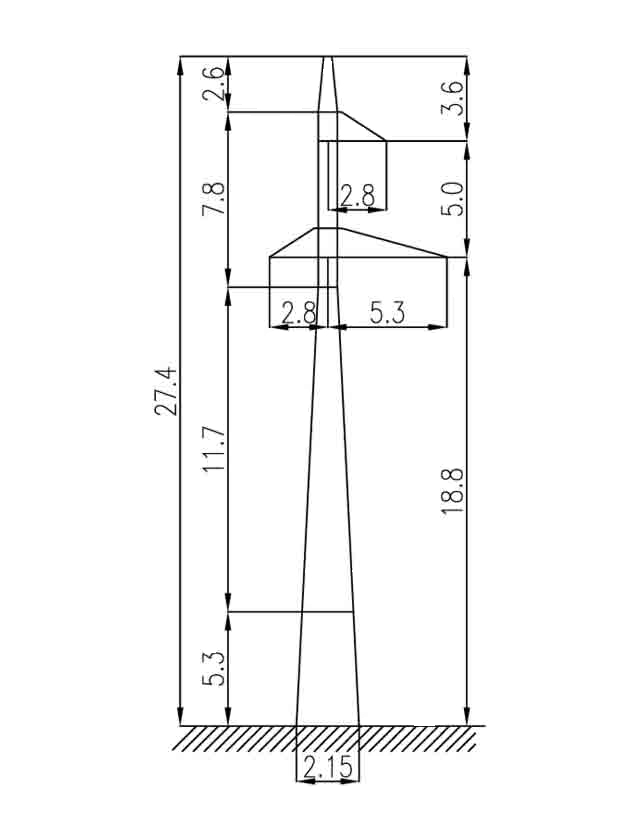

Укороченная модификация 3П110-1-3.2 серии одноцепных промежуточных опор ЛЭП 110 кВ отличается уменьшенной общей высотой: 27,4 м против 30,6 м у базовой 3П110-1. Высота траверсы снижается с 22 до 18,8 м, ширина основания уменьшается с 2,34 до 2,15 м — пропорционально снижению изгибающего момента от ветровой нагрузки при меньшем плече.

Модификация применяется при трассировании линий на участках, где рельеф допускает меньшую высоту подвеса при сохранении нормативных воздушных зазоров. Совместное применение нескольких типоразмеров серии на одной трассе позволяет точно адаптировать высоту подвеса к изменениям профиля без нарушения единства конструктивных решений и крепёжной арматуры.

Климатические параметры применения опоры 3П110-1-3.2 идентичны базовой 3П110-1: III ветровой район, гололёдные районы I–IV. Полное совпадение климатических условий означает, что выбор между двумя типоразмерами определяется исключительно требуемым габаритом подвеса, а не какими-либо ограничениями по ветру или гололёду.

Допустимые провода — АС 70/11, АС 120/19 и АС 240/32. Грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Типовой проект 3.407.2-156.1 01КМ. Металлоконструкция изготавливается с горячим цинкованием. Масса: 2396 кг без цинкового покрытия и 2485 кг с горячим цинкованием.

Снижение примерно на 11% по сравнению с базовой 3П110-1 (2680/2780 кг) существенно при массовых поставках для крупных объектов линейного строительства: на каждые 100 опор разница в массе составит около 29 тонн металла. Это снижает транспортные расходы и облегчает монтажные операции в труднодоступных районах. Опора 3П110-1-3.2 широко применяется как элемент высотного ряда при строительстве одноцепных ВЛ 110 кВ на участках с умеренно переменным рельефом.

Сочетание уменьшенной высоты и полного диапазона гололёдных районов I–IV делает опору 3П110-1-3.2 предпочтительным выбором для трасс с умеренно переменным рельефом. Применяется в комплекте с базовой 3П110-1 и модификацией 3П110-1-8.5 без смены типа фундамента или арматуры подвески.
