Опора 3П110-2

Двухцепные промежуточные опоры ЛЭП применяются там, где на одной металлоконструкции необходимо разместить две параллельные электрические цепи. Опора 3П110-2 — базовое исполнение двухцепного ряда для воздушных линий 110 кВ в III ветровом районе при гололёдных нагрузках I–IV района. Она несёт шесть фазных проводов на двух траверсах, разнесённых по высоте стойки.

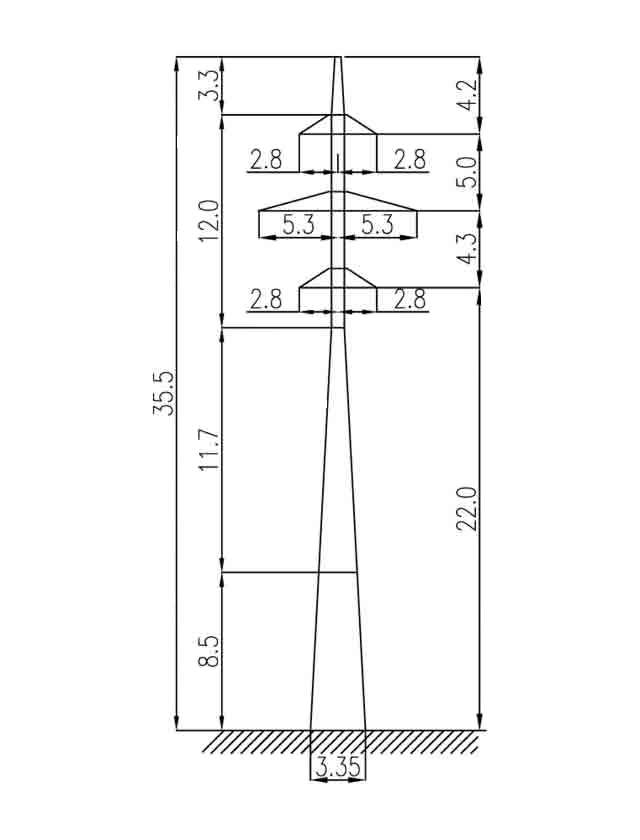

Общая высота — 35,5 м, верхняя траверса на отметке 22 м. Ширина основания составляет 3,35 м — значительно больше, чем у одноцепных исполнений серии (2,34 м у 3П110-1). Расширенная поперечная база необходима для обеспечения устойчивости под суммарной ветровой нагрузкой от двух цепей проводов и двойного числа гирлянд изоляторов.

Провода — АС 70/11 и АС 120/19, грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Как промежуточная опора, 3П110-2 воспринимает только вертикальные и поперечные ветровые нагрузки; продольное тяжение передаётся на анкерно-угловые опоры. Конструкция не рассчитана на удержание тяжения при обрыве провода.

Металлоконструкция изготавливается по типовому проекту 3.407.2-156.1 09КМ с горячим цинкованием. Масса без цинка — 3906 кг, с цинком — 4050 кг. Горячее цинкование обеспечивает нормативный ресурс антикоррозионной защиты без дополнительного обслуживания.

Применение двухцепной схемы позволяет сократить полосу отвода земли по сравнению с двумя раздельными одноцепными линиями и уменьшить общее количество опорных конструкций и фундаментов. Капитальные вложения в строительство двухцепной ВЛ 110 кВ на базе опор 3П110-2 существенно ниже, чем при поэтапном возведении двух параллельных одноцепных линий. Совместное использование опоры с модификациями -3.2 и -8.5 позволяет адаптировать трассу к переменному рельефу.

При проектировании рекомендуется сопоставить число двухцепных опор 3П110-2 с укороченными модификациями -3.2 и -8.5 так, чтобы результирующий профиль подвеса проводов обеспечивал нормативный габарит при минимальном расходе металла. Горячее цинкование устраняет необходимость периодической покраски конструкций.
