Промежуточная стальная опора ВЛ 110 кВ, марка 3П110-1-8.5. Высота 22,1 м, масса 1977 кг.
Типовой проект и рабочие чертежи: 3.407.2-156.1 01КМ
В высотном ряду серии 3П110-1 модификация 3П110-1-8.5 является наиболее компактной: общая высота 22,1 м, траверса на отметке 13,5 м. Применяется на участках одноцепных ВЛ 110 кВ с высокими отметками профиля, где значительное возвышение проводов над земной поверхностью не требуется для соблюдения нормативных воздушных зазоров.
Ширина основания — 1,84 м, наименьшая в серии 3П110-1. Уменьшение базы пропорционально снижению высоты: при 22,1 м момент ветровой нагрузки у основания стойки значительно меньше, чем у 30,6-метровой базовой опоры, что позволяет обеспечить необходимую устойчивость с более узким фундаментом и снизить его материалоёмкость.
Важная особенность данной модификации: диапазон гололёдных районов ограничен III–IV, тогда как у базовой 3П110-1 и модификации 3П110-1-3.2 он составляет I–IV. При проектировании трасс в регионах с лёгким гололёдом (I–II районы) следует ориентироваться на другие позиции серии с расширенным диапазоном. III ветровой район — стандартный параметр для всего ряда.
Провода — АС 70/11, АС 120/19, АС 240/32. Грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Масса по чертежу КМ: 1906 кг без цинкового покрытия, 1977 кг с горячим цинкованием. Это наименьший показатель металлоёмкости в серии 3П110-1.
Небольшая масса секций облегчает транспортировку на труднодоступные участки трассы: конструкция перевозится стандартным автотранспортом без специальных разрешений на перегруз, а монтаж возможен кранами меньшей грузоподъёмности. Типовой проект 3.407.2-156.1 01КМ. Горячее цинкование обеспечивает нормативный ресурс антикоррозионной защиты без дополнительных покрытий. Опора 3П110-1-8.5 применяется преимущественно на возвышенных участках трасс с интенсивным гололёдом (III–IV районы).
Для оптимального выбора между модификациями 3П110-1-8.5 и 3П110-1-3.2 необходимо сопоставить нормативный габарит подвеса с отметками профиля трассы и стрелами провеса при расчётных нагрузках. При гололёдном районе I–II следует использовать более высокие модификации серии с расширенным климатическим диапазоном.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П110-1-8.5 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

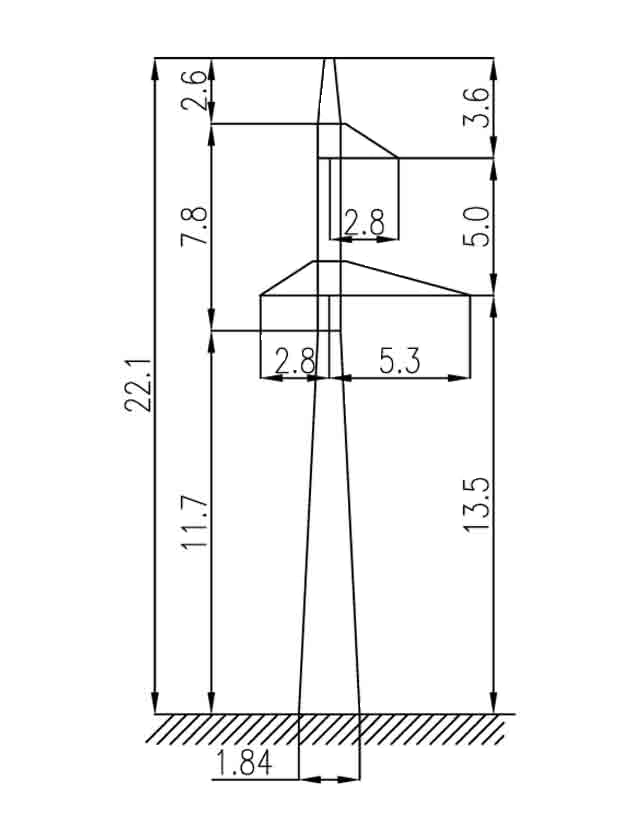

Полная высота — 22,1 м, отметка нижней траверсы — 13,5 м, размер основания — 1,84 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1906 кг без покрытия и 1977 кг с горячим цинкованием. На цинковый слой приходится 71 кг.
Опора 3П110-1-8.5 выполняется по рабочим чертежам 3.407.2-156.1 01КМ. Расчётные климатические условия: район по гололёду — III-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
