Промежуточная стальная опора ВЛ 110 кВ, марка 3П110-1ПГ-8.5. Высота 24 м, масса 2087 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-156.1 01КМ 3.407.2-166.2 12КМ
Наименьшая по высоте в подсерии «ПГ» — опора ЛЭП 3П110-1ПГ-8.5 имеет общую высоту 24 м и траверсу на отметке 13,5 м. Несмотря на компактные размеры, конструкция обеспечивает полноценное двухтросовое оснащение: тросы С 50 (ТК-9.1) и АЖС 70/39 монтируются через тросостойку. Трос АЖС 70/39 применяется при организации оптоволоконного кабеля OPGW или при повышенных требованиях к механической прочности тросовой подвески.
Ширина основания — 1,84 м. Примечательно, что это значение совпадает с аналогом 3П110-1-8.5 без двухтросового исполнения. Добавление второго тросового крепления в данном высотном диапазоне не требует расширения фундаментного заложения по поперечным нагрузкам, что позволяет унифицировать фундаменты при смешанной комплектации трассы.
Отличительная черта 3П110-1ПГ-8.5 в сравнении с модификацией 3П110-1-8.5 — расширенный диапазон гололёдных районов: I–IV против III–IV у версии без ПГ. Это расширяет географию применения компактной ПГ-модификации на регионы с лёгким гололёдом, недоступные для аналогичной по высоте опоры без второго тросового крепления.
Провода — АС 70/11, АС 120/19, АС 240/32. Ветровой район — III. Металлоёмкость: 2012 кг без цинка и 2087 кг с горячим цинкованием. Наименьший показатель в серии «ПГ». Типовые проекты: 3.407.2-166.0-01, 3.407.2-156.1 01КМ, 3.407.2-166.2 12КМ.
Компактные секции конструкции транспортируются без специальных разрешений на перегруз и допускают монтаж краном меньшей грузоподъёмности, что особенно важно на труднодоступных участках трасс. Горячее цинкование металлоконструкции исключает антикоррозионную обработку на весь расчётный срок эксплуатации. Опора 3П110-1ПГ-8.5 применяется там, где рельеф позволяет работать при уровне подвеса 24 м, а требование к двухтросовой грозозащите сохраняется.
При проектировании рекомендуется сопоставить климатический диапазон 3П110-1ПГ-8.5 (гололёд I–IV) с фактическими условиями трассы. Расширенный диапазон по гололёду относительно аналога 3П110-1-8.5 (III–IV) делает ПГ-исполнение более универсальным при той же высоте конструкции.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П110-1ПГ-8.5 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

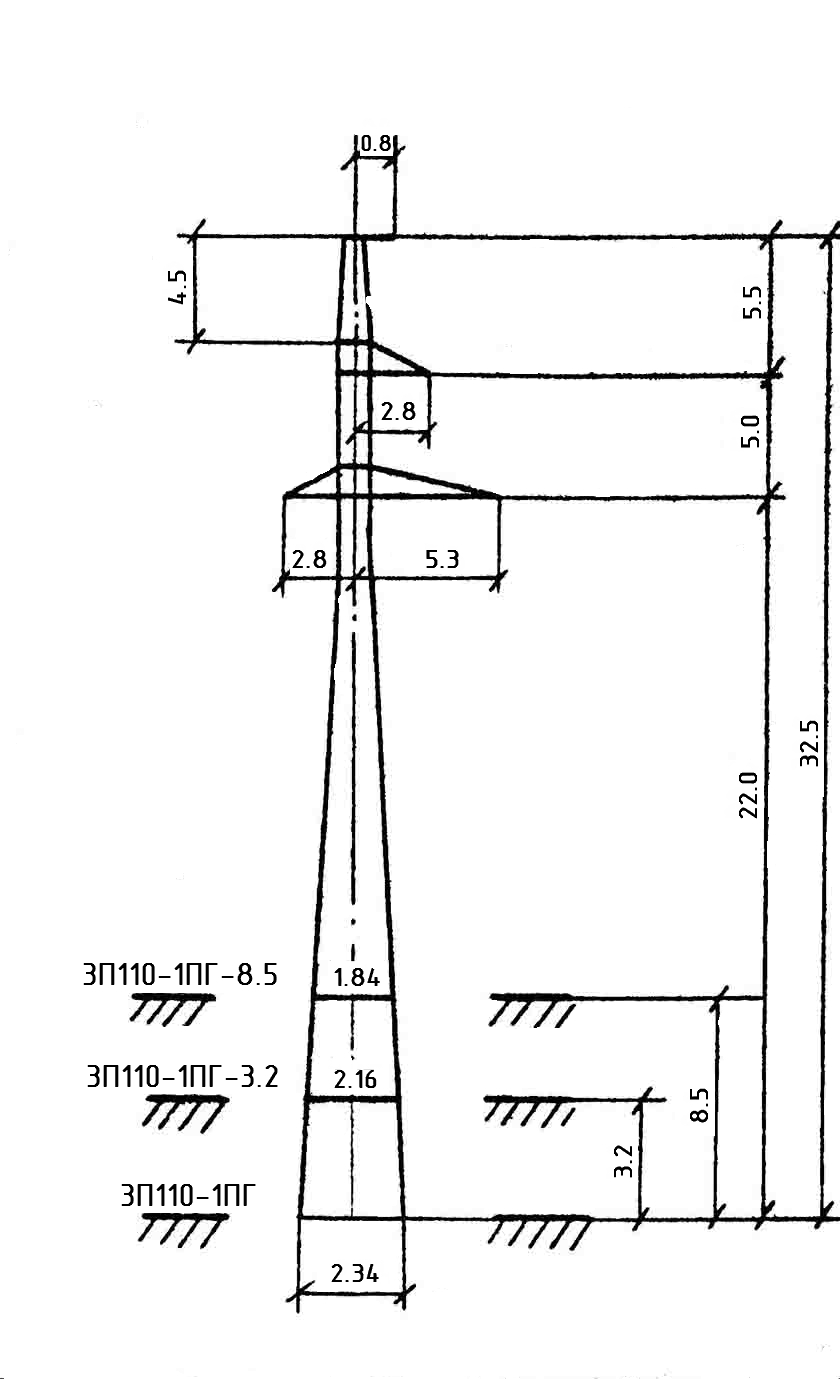

Полная высота — 24 м, отметка нижней траверсы — 13,5 м, размер основания — 1,84 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2012 кг без покрытия и 2087 кг с горячим цинкованием. На цинковый слой приходится 75 кг.
Опора 3П110-1ПГ-8.5 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-156.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
