Промежуточная стальная опора ВЛ 110 кВ, марка 3П110-1ПГ. Высота 32,5 м, масса 2890 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-156.1 01КМ 3.407.2-166.2 12КМ
Суффикс «ПГ» в шифре опоры 3П110-1ПГ указывает на исполнение с двумя грозозащитными тросами. Конструкция предусматривает одновременную подвеску стального С 50 (ТК-9.1) и сталеалюминиевого АЖС 70/39. Трос АЖС применяется, когда по грозозащитной подвеске организуется оптоволоконная связь типа OPGW, либо когда технические условия предписывают повышенную механическую прочность или токопроводимость тросовой системы.
Общая высота опоры ЛЭП 3П110-1ПГ — 32,5 м, что на 1,9 м больше базовой 3П110-1 (30,6 м). Разница обусловлена размещением расширенной тросостойки для второго троса. Траверса фазных проводов расположена на той же отметке 22 м, ширина основания — 2,34 м — как и у базовой опоры. Унификация размеров базы позволяет использовать одинаковые фундаменты при смешанном применении исполнений с одним и двумя тросами на одной трассе.
Допустимые провода — АС 70/11, АС 120/19, АС 240/32. Климатические условия: III ветровой район, гололёдные районы I–IV — самый широкий диапазон в серии. Опора применяется на одноцепных ВЛ 110 кВ, где нормативная грозозащита или требования цифровых каналов связи предписывают двухтросовую схему подвески.
Масса по чертежу КМ: 2786 кг без цинкового покрытия, 2890 кг с горячим цинкованием. Прирост к базовой 3П110-1 (2680/2780 кг) составляет около 4% — минимальное увеличение металлоёмкости при добавлении полноценного второго тросового крепления.
Типовые проекты: 3.407.2-166.0-01, 3.407.2-156.1 01КМ, 3.407.2-166.2 12КМ. Наличие нескольких шифров объясняется разными редакциями типового проекта. Горячее цинкование металлоконструкции обеспечивает долгосрочную защиту от атмосферной коррозии и исключает необходимость промежуточного антикоррозионного обслуживания в нормативный период эксплуатации ВЛ.
Выбор между опорой 3П110-1ПГ и базовой 3П110-1 определяется наличием требования к ВОЛС-связи или двухтросовой грозозащите в задании на проектирование. При отсутствии этих требований предпочтительнее 3П110-1 из-за меньшей массы. При их наличии исполнение ПГ оптимально с точки зрения унификации фундаментов.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П110-1ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

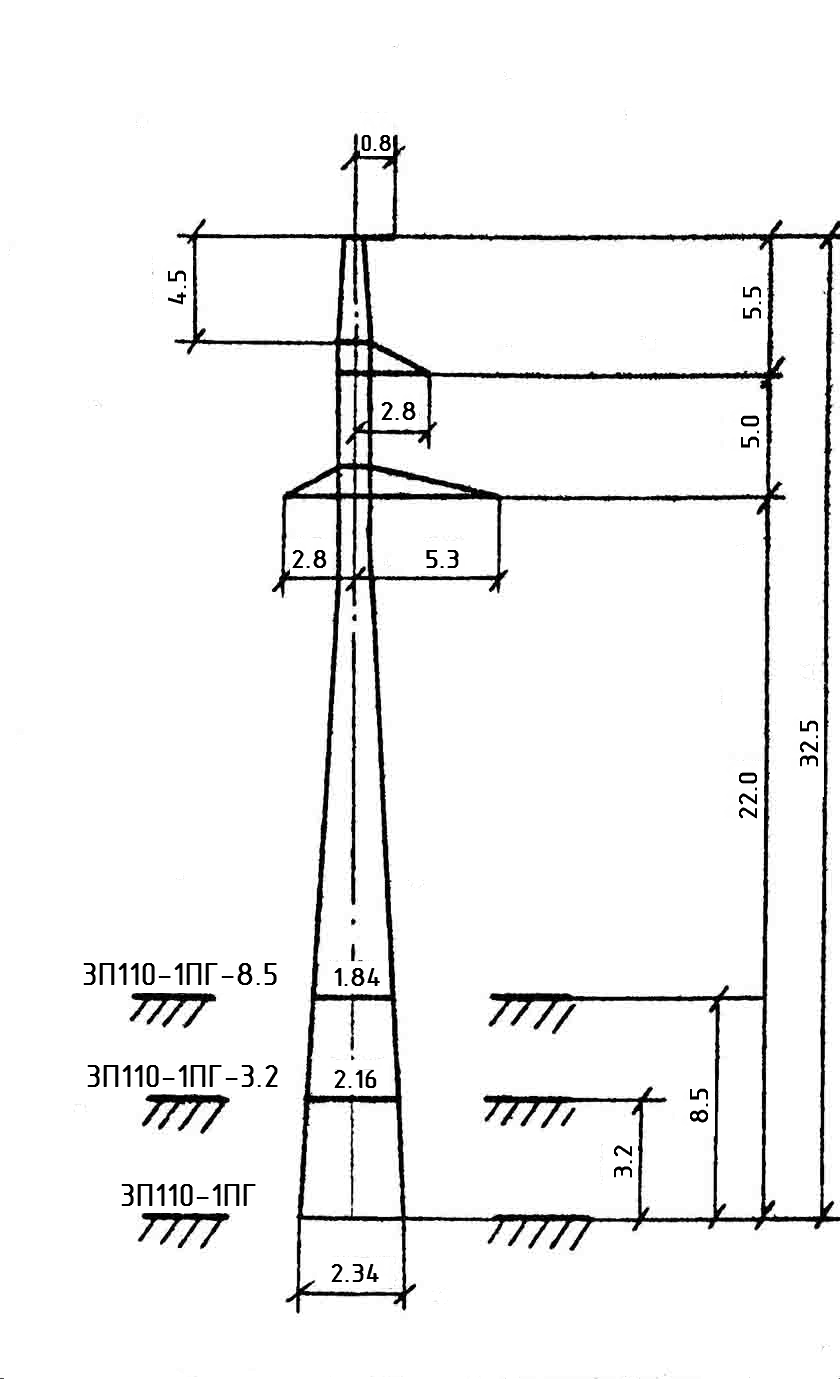

Полная высота — 32,5 м, отметка нижней траверсы — 22 м, размер основания — 2,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2786 кг без покрытия и 2890 кг с горячим цинкованием. На цинковый слой приходится 104 кг.
Опора 3П110-1ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-156.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
