Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-3ПГ-3.6. Высота 24,8 м, масса 2052 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 13КМ 3.407.2-166.2 12КМ
Уменьшение строительной высоты на 3,6 м в серии 3ПГ позволяет снизить металлоёмкость опоры на участках трассы с достаточными отметками рельефа при сохранении конструктивной возможности подвески оптического грозозащитного троса и расчётных параметров для предельных климатических нагрузок. Опора 2П110-3ПГ-3.6 высотой 24,8 м (траверса — 18,4 м) применяется на прямых перегонах одноцепных ВЛ 110 кВ с проводом АС 70/11 в ветровом районе V и IV гололёдном районе.
Типовые проекты: 3.407.2-166.0-01, 3.407.2-170.1 13КМ и 3.407.2-166.2 12КМ. Ширина базы — 2,58 м. Консольная тросостойка рассчитана на подвеску тросов С 50 (ТК-9.1) и АЖС 70/39 с учётом ветровых нагрузок V района. Трос АЖС 70/39 обеспечивает молниезащиту и организацию волоконно-оптической связи вдоль трассы.
В нормальном режиме работы промежуточная опора воспринимает вертикальные нагрузки от веса провода и троса и поперечное ветровое давление. При расчётном V ветровом районе ветровые нагрузки достигают предельных значений по ПУЭ, что требует тщательного выбора сечений несущих элементов. Несущая способность опоры при пониженной высоте остаётся достаточной для расчётных климатических условий V–IV районов.
Масса металлоконструкций по чертежу КМ: 1981 кг без горячего цинкования, 2052 кг с горячим цинкованием — несколько больше, чем у аналогичной по высоте 2П110-3-3.6 (1949/2020 кг), что объясняется усиленной консольной тросостойкой под нагрузку от тяжёлого троса АЖС. Горячее цинкование по ГОСТ 9.307 защищает металл в условиях предельных климатических нагрузок.
Монтаж болтовой, без сварки на объекте. Поставка поэлементная с маркировкой элементов. Опора 2П110-3ПГ-3.6 применяется на прямолинейных перегонах одноцепных ВЛ 110 кВ в экстремальных климатических зонах V–IV районов, когда уменьшение строительной высоты допускают отметки рельефа, а подвеска оптического троса предусмотрена проектом.
Пониженная на 3,6 м модификация 2П110-3ПГ-3.6 применяется там, где рельеф трассы при V ветровом и IV гололёдном районах позволяет снизить строительную высоту. Консольная тросостойка сохраняет функцию подвески АЖС 70/39, обеспечивая непрерывность OPGW-магистрали по всей трассе.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-3ПГ-3.6 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

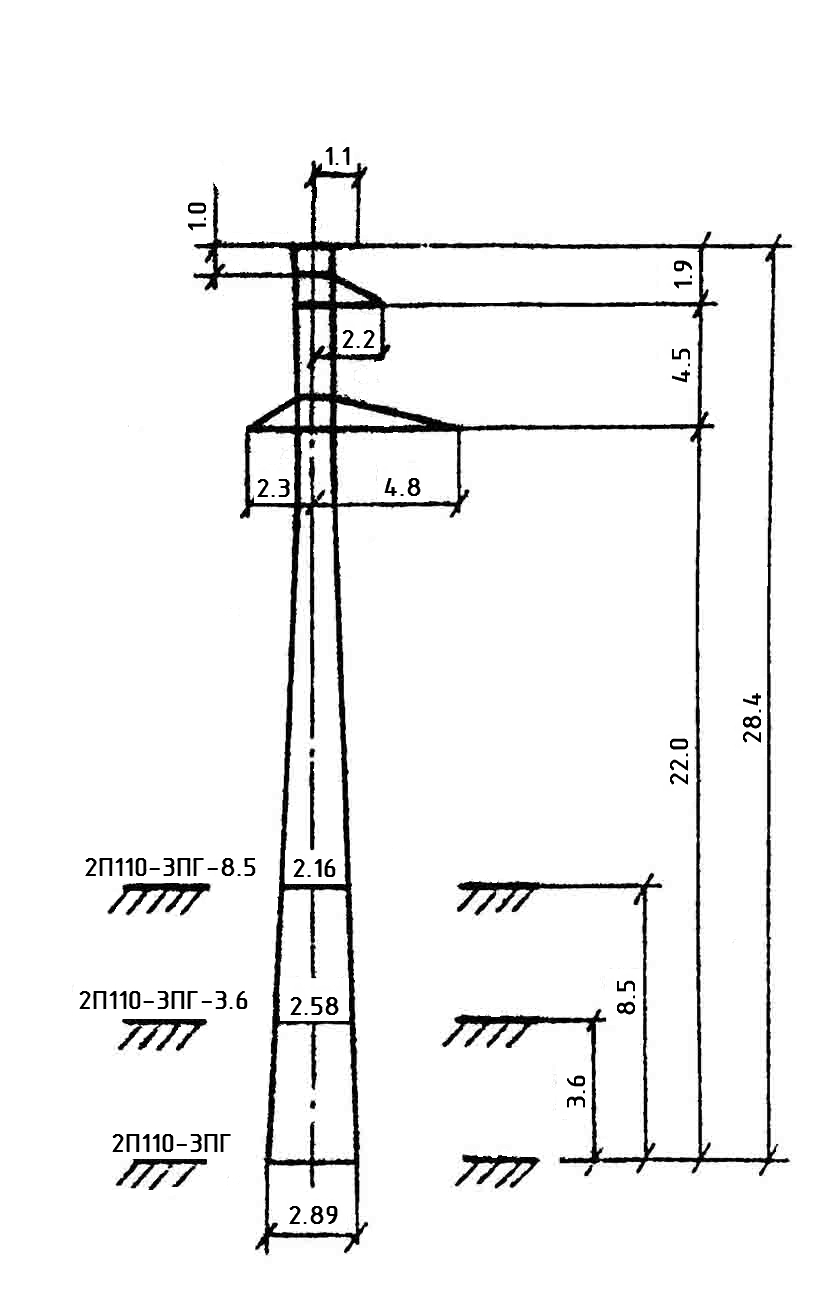

Полная высота — 24,8 м, отметка нижней траверсы — 18,4 м, размер основания — 2,58 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1981 кг без покрытия и 2052 кг с горячим цинкованием. На цинковый слой приходится 71 кг.
Опора 2П110-3ПГ-3.6 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 13КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — IV, ветровой район — V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
