Опора 2П110-3

Воздушные линии 110 кВ в зонах с умеренными ветровыми нагрузками II района и гололёдными условиями II–IV районов не требуют предельных расчётных параметров опорных конструкций. Одностоечная промежуточная опора 2П110-3 по типовому проекту 3.407.2-170.1 13КМ оптимизирована под провод АС 70/11 и условия ветрового района II, что позволяет снизить расчётные нагрузки и металлоёмкость относительно исполнений для более тяжёлых ветровых условий.

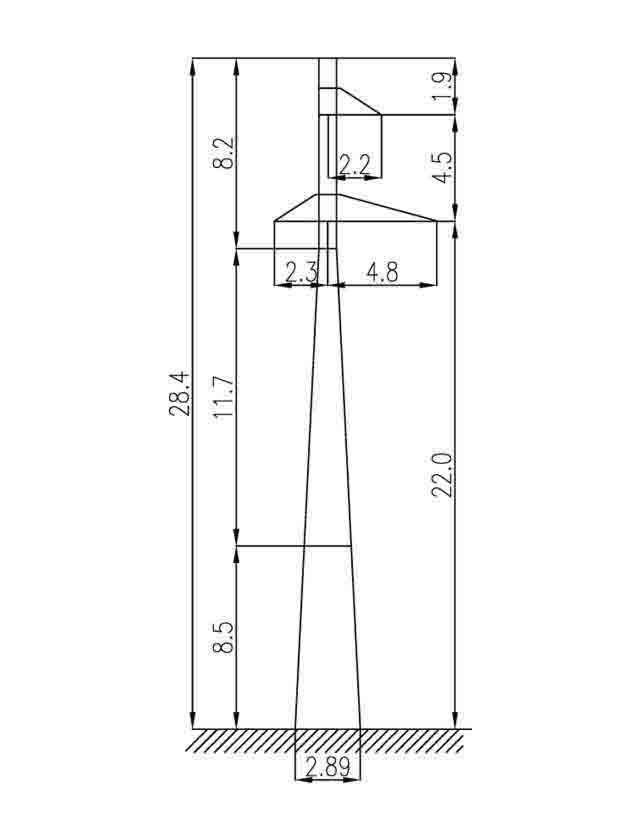

Общая высота — 28,4 м, траверса на отметке 22 м, ширина базы — 2,89 м. Тросостойка конструктивно не предусмотрена: грозозащитный трос С 35 (ТК-8.0) или С 50 (ТК-9.1) крепится непосредственно к вершине стойки. Подвеска проводов — гирляндная, подвесного типа.

Ограничение по марке провода (только АС 70/11) и расчётный ветровой район II делают опору 2П110-3 специализированным решением для одноцепных ВЛ 110 кВ в умеренно-климатических зонах. Там, где применение более тяжёлых проводов или более высоких ветровых нагрузок проектом не предусмотрено, выбор данного типоразмера обоснован минимизацией расхода стали при требуемой несущей способности.

Масса металлоконструкций по чертежу КМ: без горячего цинкования — 2302 кг, с горячим цинкованием — 2387 кг. Горячее цинкование по ГОСТ 9.307 обеспечивает долгосрочную антикоррозионную защиту, в том числе в IV гололёдном районе с интенсивными гололёдно-изморозевыми отложениями и перепадами температуры. Выполняется в заводских условиях без периодической окраски в процессе эксплуатации.

Болтовые соединения всех узлов конструкции обеспечивают монтаж без сварки на объекте. Поэлементная транспортировка в рассыпном виде удобна на удалённых участках трассы. Опора 2П110-3 применяется как рядовая промежуточная конструкция одноцепных ВЛ 110 кВ в регионах со II ветровым районом при провешивании кабелем АС 70/11, обеспечивая достаточную несущую способность при оптимальном расходе стали по типовому проекту 3.407.2-170.1 13КМ.
