Опора 2П110-3-3.6

Уменьшение строительной высоты на 3,6 м относительно базового исполнения серии позволяет снизить металлоёмкость опоры на участках трассы, где рельеф обеспечивает достаточные вертикальные отметки. Опора 2П110-3-3.6 высотой 24,8 м (траверса — 18,4 м) применяется на прямых перегонах одноцепных ВЛ 110 кВ с проводом АС 70/11 в II ветровом и II–IV гололёдном районах.

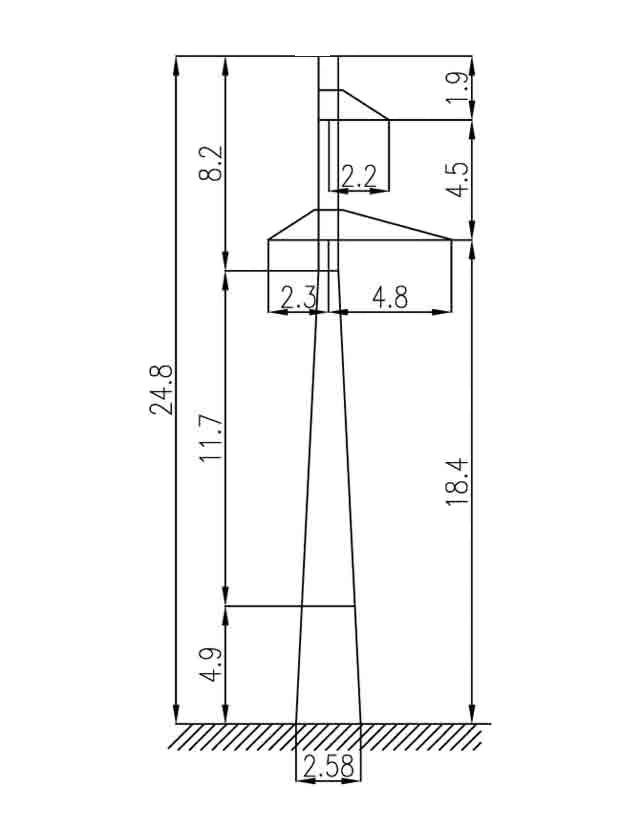

Типовой проект — 3.407.2-170.1 13КМ. Ширина базы — 2,58 м; тросостойка не предусмотрена. Грозозащитный трос С 35 (ТК-8.0) или С 50 (ТК-9.1) крепится к вершине стойки. Как промежуточная опора ЛЭП, конструкция в нормальном режиме воспринимает вертикальные нагрузки от веса провода и троса и поперечное ветровое давление, продольное тяжение не воспринимается.

Использование данного исполнения вместо базовой 2П110-3 (высота 28,4 м) на подходящих участках трассы позволяет сократить расход стали. Масса металлоконструкций по чертежу КМ: без горячего цинкования — 1949 кг, с горячим цинкованием — 2020 кг; у базовой модификации — 2302/2387 кг. Экономия около 350 кг на каждой опоре суммарно даёт ощутимый результат при строительстве протяжённых линий.

Горячее цинкование по ГОСТ 9.307 защищает все стальные элементы от атмосферной коррозии в климатических условиях ветрового района II и гололёдных районов II–IV без периодической окраски. Покрытие выполняется в заводских условиях методом горячего погружения.

Монтаж болтовой, без сварки. Маркированные секции поставляются в рассыпном виде, комплектно с крепёжными изделиями. Соответствие типовому проекту 3.407.2-170.1 13КМ обеспечивает унификацию с другими исполнениями серии и ускоряет разработку проектной документации. Опора 2П110-3-3.6 применяется там, где условия трассы позволяют снизить высоту относительно базового исполнения при сохранении расчётных климатических параметров.

При выборе данного исполнения на конкретных участках трассы ВЛ 110 кВ с проводом АС 70/11 ключевым критерием является достаточность вертикальных отметок рельефа для размещения опоры высотой 24,8 м с соблюдением нормируемых электрических габаритов. Там, где это условие выполняется, применение 2П110-3-3.6 вместо базовой 2П110-3 снижает суммарный расход стали на линии.
