Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-3-8.5. Высота 19,9 м, масса 1541 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.1 13КМ
Наименьшая металлоёмкость и строительная высота в линейке промежуточных одностоечных опор для одноцепных ВЛ 110 кВ в II ветровом районе характерна для исполнения 2П110-3-8.5. Масса металлоконструкций по чертежу КМ составляет 1487 кг без горячего цинкования и 1541 кг с горячим цинкованием — минимальные значения в серии 2П110-3. Высота опоры — 19,9 м, траверса на отметке 13,5 м.
Типовой проект — 3.407.2-170.1 13КМ. Провод — только АС 70/11. Ширина базы — 2,16 м; тросостойка не предусмотрена. Грозозащитный трос С 35 (ТК-8.0) или С 50 (ТК-9.1) крепится непосредственно к вершине опорного ствола. Климатические районы применения: ветровой II, гололёдные II–IV.
Применение исполнения -8.5 обосновывается на участках трассы с достаточными отметками рельефа, где полная строительная высота серии (28,4 м у базовой 2П110-3) явно избыточна для соблюдения нормируемых вертикальных габаритов. При II ветровом районе снижение высоты стойки закономерно уменьшает изгибающий момент у основания и позволяет уменьшить сечения несущих элементов, что и даёт наблюдаемый выигрыш в массе.
Горячее цинкование по ГОСТ 9.307 выполняется в заводских условиях и защищает металл от коррозии на весь расчётный срок службы линии, в том числе в гололёдных районах II–IV с их перепадами температур и интенсивным льдообразованием. Болтовые соединения секций обеспечивают монтаж без сварки стандартным инструментом.
Поэлементная транспортировка рассыпных секций удобна на стеснённых трассах и в условиях ограниченного транспортного доступа. Опора 2П110-3-8.5 рекомендована для прямых перегонов одноцепных ВЛ 110 кВ с провешиванием АС 70/11 в зонах умеренных ветровых нагрузок II района при благоприятных отметках рельефа, когда минимизация расхода стали является приоритетом в рамках типового проекта 3.407.2-170.1 13КМ.
Выбор пониженной модификации 2П110-3-8.5 вместо базового исполнения 2П110-3 высотой 28,4 м на подходящих участках трассы ВЛ 110 кВ сокращает металлоёмкость опоры на 750–800 кг. При большом количестве однотипных опор это даёт ощутимый суммарный эффект снижения расхода стали.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-3-8.5 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

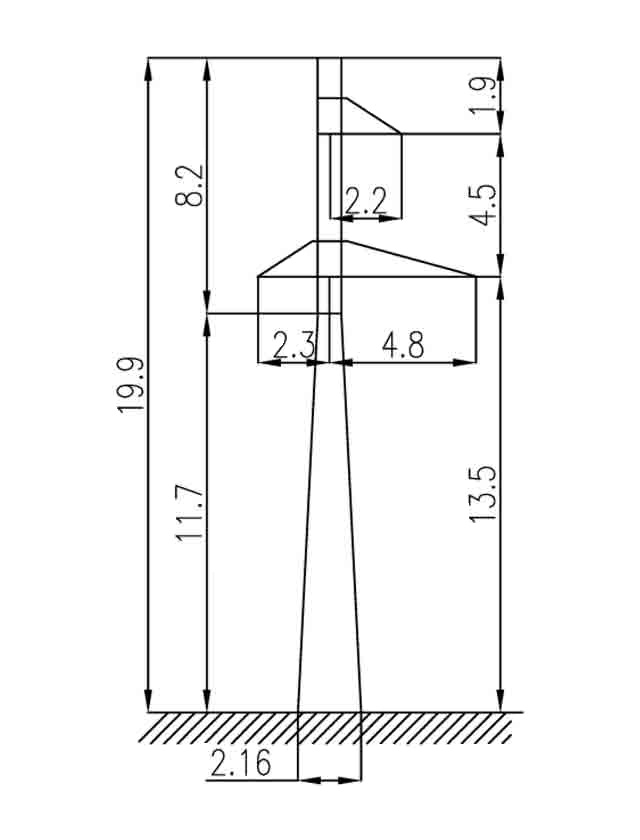

Полная высота — 19,9 м, отметка нижней траверсы — 13,5 м, размер основания — 2,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1487 кг без покрытия и 1541 кг с горячим цинкованием. На цинковый слой приходится 54 кг.
Опора 2П110-3-8.5 выполняется по рабочим чертежам 3.407.2-170.1 13КМ. Расчётные климатические условия: район по гололёду — II-IV, ветровой район — II. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 35 (ТК-8.0), С 50 (ТК-9.1).
