Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-3ПГ. Высота 28,4 м, масса 2419 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 13КМ 3.407.2-166.2 12КМ
Ветровой район V — наиболее жёсткие ветровые нагрузки по классификации ПУЭ — в сочетании с IV гололёдным районом представляют собой предельные климатические условия для воздушных линий. Промежуточная опора 2П110-3ПГ предназначена именно для таких трасс одноцепных ВЛ 110 кВ с проводом АС 70/11, разработана по типовым проектам 3.407.2-166.0-01, 3.407.2-170.1 13КМ и 3.407.2-166.2 12КМ.
Общая высота — 28,4 м, траверса на отметке 22 м, ширина базы — 2,89 м. Консольная тросостойка обеспечивает боковой вынос грозозащитного троса относительно оси стойки для соблюдения требуемого угла защиты. Марки грозозащитных тросов: С 50 (ТК-9.1) и АЖС 70/39. Трос АЖС 70/39 позволяет одновременно обеспечивать молниезащиту и организацию волоконно-оптической связи вдоль трассы ВЛ.
Расчётные нагрузки V ветрового и IV гололёдного районов — предельные в действующей классификации ПУЭ. Они характерны для прибрежных, степных и открытых равнинных территорий, подверженных сильным ветрам, а также для районов с интенсивным гололёдообразованием. Несущая способность и геометрические параметры опоры 2П110-3ПГ рассчитаны с учётом этих максимальных нагрузок при провешивании проводом АС 70/11.
Масса металлоконструкций по чертежу КМ: 2334 кг без горячего цинкования, 2419 кг с горячим цинкованием. Горячее цинкование по ГОСТ 9.307 критически важно для долгосрочной защиты металла в условиях IV гололёдного и V ветрового районов с их агрессивными атмосферными воздействиями. Покрытие выполняется в заводских условиях методом погружения в расплав.
Монтаж болтовой, без сварки. Поставка поэлементная в рассыпном виде с маркировкой секций. Опора 2П110-3ПГ незаменима на ВЛ 110 кВ с АС 70/11 в климатических зонах максимальных нагрузок, где одновременно предусмотрена подвеска оптического грозозащитного троса АЖС.
Опора 2П110-3ПГ — единственное в серии 3ПГ базовое исполнение высотой 28,4 м, сочетающее расчётные параметры для самых жёстких климатических условий ПУЭ (V ветровой, IV гололёдный) с возможностью подвески оптоволоконного троса АЖС. Это делает её незаменимым решением для магистральных ВЛ 110 кВ с функцией OPGW на открытых ветровых трассах.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-3ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

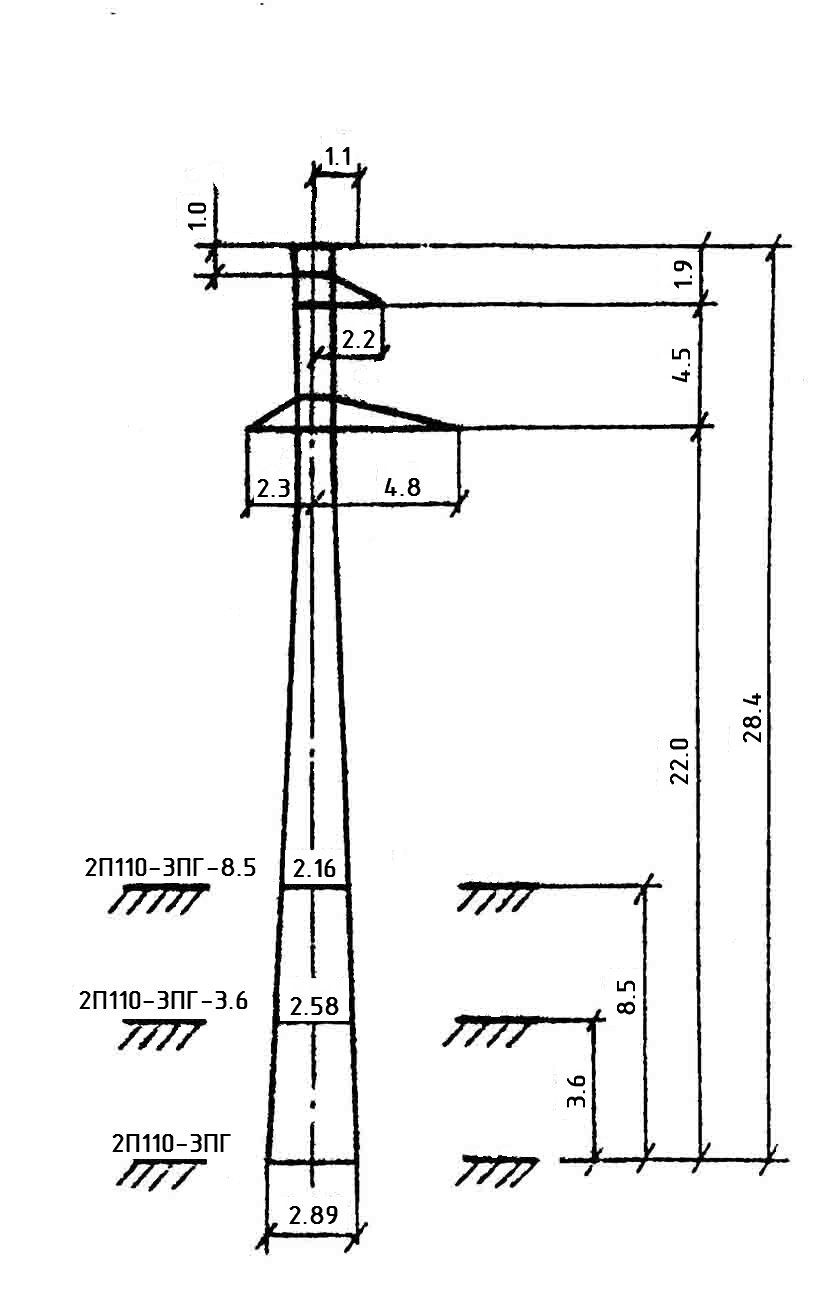

Полная высота — 28,4 м, отметка нижней траверсы — 22 м, размер основания — 2,89 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2334 кг без покрытия и 2419 кг с горячим цинкованием. На цинковый слой приходится 85 кг.
Опора 2П110-3ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 13КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — IV, ветровой район — V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
