Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-1ПГ-3.6. Высота 24,8 м, масса 2282 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 09КМ 3.407.2-166.2 12КМ
Пониженное на 3,6 м исполнение одностоечной промежуточной опоры с консольной тросостойкой — 2П110-1ПГ-3.6 — предназначено для прямых участков одноцепных ВЛ 110 кВ, где требования к строительной высоте позволяют уменьшить её относительно базового варианта 2П110-1ПГ. Общая высота составляет 24,8 м, траверса на отметке 18,4 м. При этом обе версии сохраняют возможность подвески оптического грозозащитного троса АЖС 70/39.
Типовые проекты: 3.407.2-166.0-01, 3.407.2-170.1 09КМ и 3.407.2-166.2 12КМ. Ширина базы — 2,58 м. Консольная тросостойка рассчитана на нагрузки от тросов С 50 (ТК-9.1) и АЖС 70/39 с учётом ветровых нагрузок до V района. Марки допустимых проводов — АС 70/11, АС 120/19, АС 240/32.
Климатические районы применения: ветровые III–V, гололёдные I–IV. Промежуточная опора ЛЭП в нормальном режиме воспринимает вертикальные нагрузки от веса проводов и троса, а также поперечное ветровое давление. Трос АЖС 70/39 выполняет двойную функцию: молниезащиты фазных проводников и организации волоконно-оптической связи вдоль трассы без дополнительных коммуникаций.
Масса металлоконструкций по чертежу КМ: 2201 кг без горячего цинкования, 2282 кг с горячим цинкованием. По сравнению с базовой 2П110-1ПГ (2585/2670 кг) снижение массы — около 380 кг — непосредственно определяется уменьшением длины стоечного ствола. Горячее цинкование выполняется в заводских условиях методом погружения в расплав цинка и обеспечивает защиту металла на весь срок эксплуатации.
Монтаж болтовой, без сварки на объекте. Секции маркируются и поставляются в рассыпном виде, что удобно при строительстве на стеснённых трассах. Опора 2П110-1ПГ-3.6 обеспечивает функционал подсерии ПГ при несколько меньшей высоте и металлоёмкости в составе одноцепных ВЛ 110 кВ с подвеской оптоволоконного троса.
Опора 2П110-1ПГ-3.6 применяется на прямолинейных перегонах одноцепных ВЛ 110 кВ с подвеской оптического троса, где рельеф трассы позволяет применить пониженную строительную высоту. Снижение высоты на 3,6 м уменьшает нагрузку на фундамент и расход металла при сохранении полного функционала серии ПГ.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-1ПГ-3.6 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

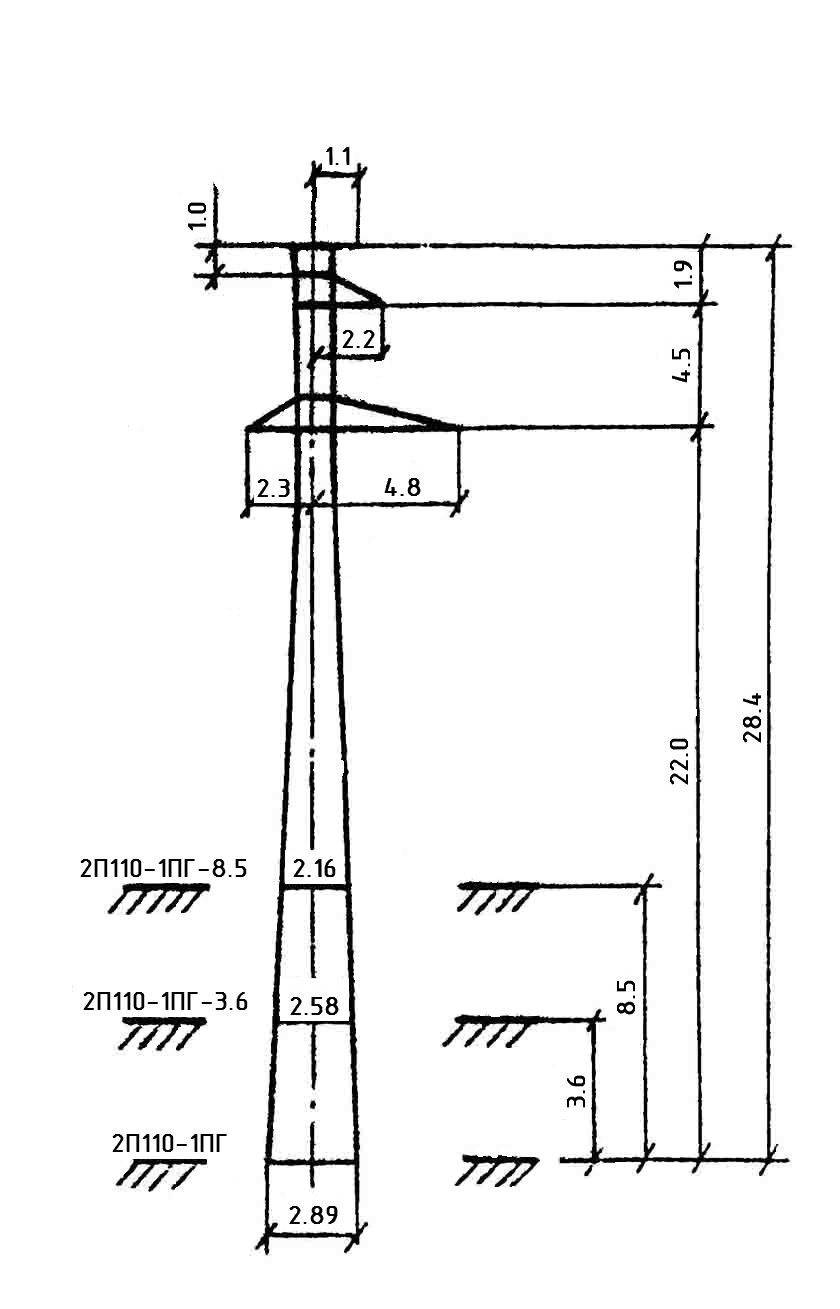

Полная высота — 24,8 м, отметка нижней траверсы — 18,4 м, размер основания — 2,58 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2201 кг без покрытия и 2282 кг с горячим цинкованием. На цинковый слой приходится 81 кг.
Опора 2П110-1ПГ-3.6 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 09КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
