Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-1ПГ. Высота 28,4 м, масса 2670 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 09КМ 3.407.2-166.2 12КМ
Консольная тросостойка формирует боковой вынос грозозащитного троса относительно оси стойки, обеспечивая требуемый угол защиты фазных проводников без применения портальной схемы. В опоре 2П110-1ПГ такое решение позволяет подвешивать трос АЖС 70/39 — оптоволоконный грозозащитный трос OPGW — на одностоечную конструкцию при сохранении компактного опорного основания.
Опора относится к промежуточному одностоечному типу для одноцепных ВЛ 110 кВ. Разработана по типовым проектам 3.407.2-166.0-01, 3.407.2-170.1 09КМ и 3.407.2-166.2 12КМ. Общая высота — 28,4 м, отметка нижней траверсы — 22 м, ширина базы — 2,89 м. Марки грозозащитных тросов: С 50 (ТК-9.1) и АЖС 70/39.
Климатические районы эксплуатации: ветровые III–V, гололёдные I–IV. Марки допустимых проводов — АС 70/11, АС 120/19, АС 240/32. Промежуточная схема подвески с вертикальными гирляндами изоляторов рассчитана на вертикальные нагрузки от веса проводов и поперечные ветровые нагрузки без анкерного тяжения в нормальном режиме работы линии.
Масса металлоконструкций по чертежу КМ: 2585 кг без горячего цинкования, 2670 кг с горячим цинкованием. Разница масс — 85 кг — соответствует стандартному выходу цинкового покрытия для конструкций данной массы. Горячее цинкование по ГОСТ 9.307 обеспечивает антикоррозионную защиту всех стальных элементов, включая внутренние поверхности замкнутых профилей и зоны болтовых соединений, на весь расчётный срок службы.
Секционированная конструкция с болтовыми соединениями монтируется без сварки. Поэлементная поставка с маркировкой элементов упрощает сортировку при монтаже на труднодоступных участках. Опора 2П110-1ПГ применяется на прямолинейных перегонах одноцепных ВЛ 110 кВ с подвеской оптического грозозащитного троса для организации волоконно-оптической связи вдоль трассы.
Опора 2П110-1ПГ применяется на прямолинейных перегонах одноцепных ВЛ 110 кВ, где проектом предусмотрено прохождение оптоволоконного грозозащитного троса АЖС. Консольная тросостойка обеспечивает правильное расположение троса над фазными проводниками в соответствии с расчётом защитных углов, принятых в проекте линии. Одностоечная схема сохраняет компактность опорного основания.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-1ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

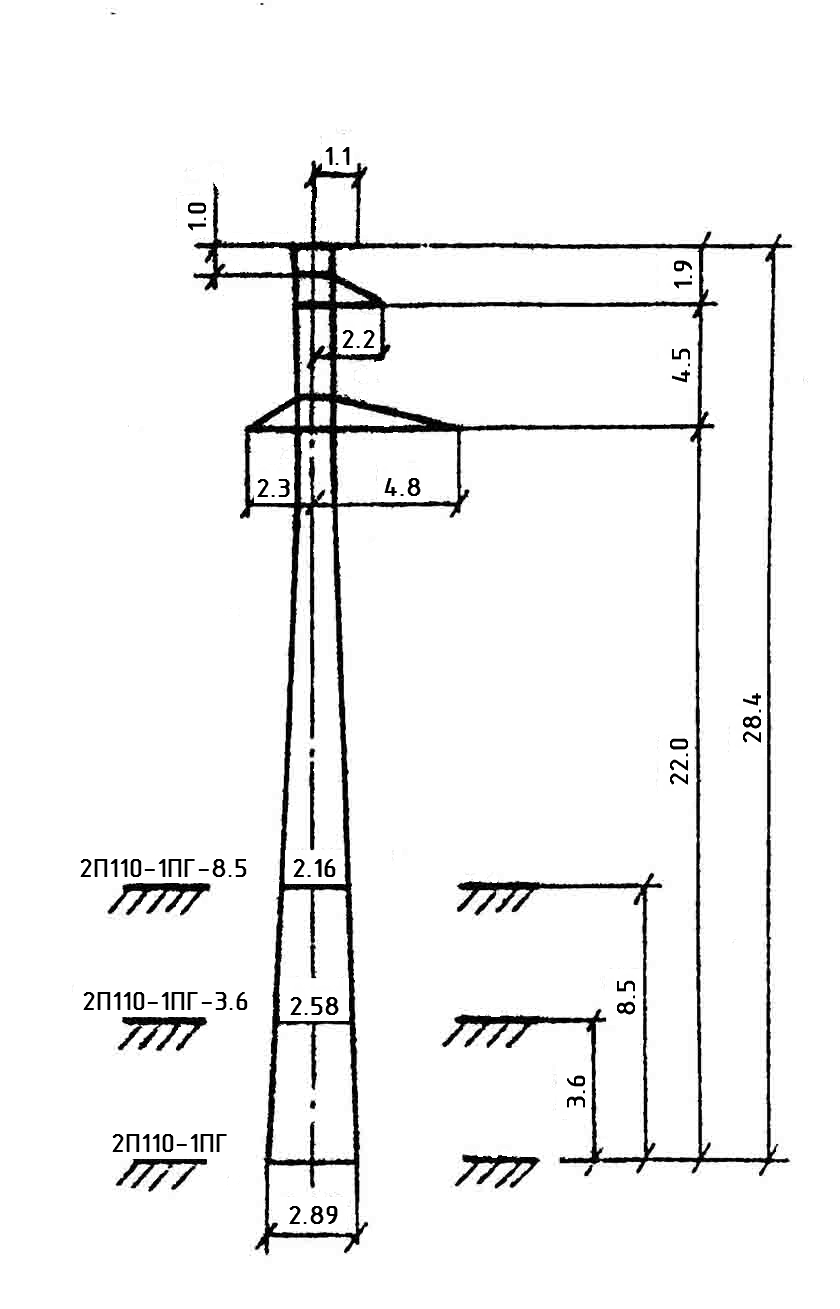

Полная высота — 28,4 м, отметка нижней траверсы — 22 м, размер основания — 2,89 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2585 кг без покрытия и 2670 кг с горячим цинкованием. На цинковый слой приходится 85 кг.
Опора 2П110-1ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 09КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
