Опора 1П110-6ПГ-3.2

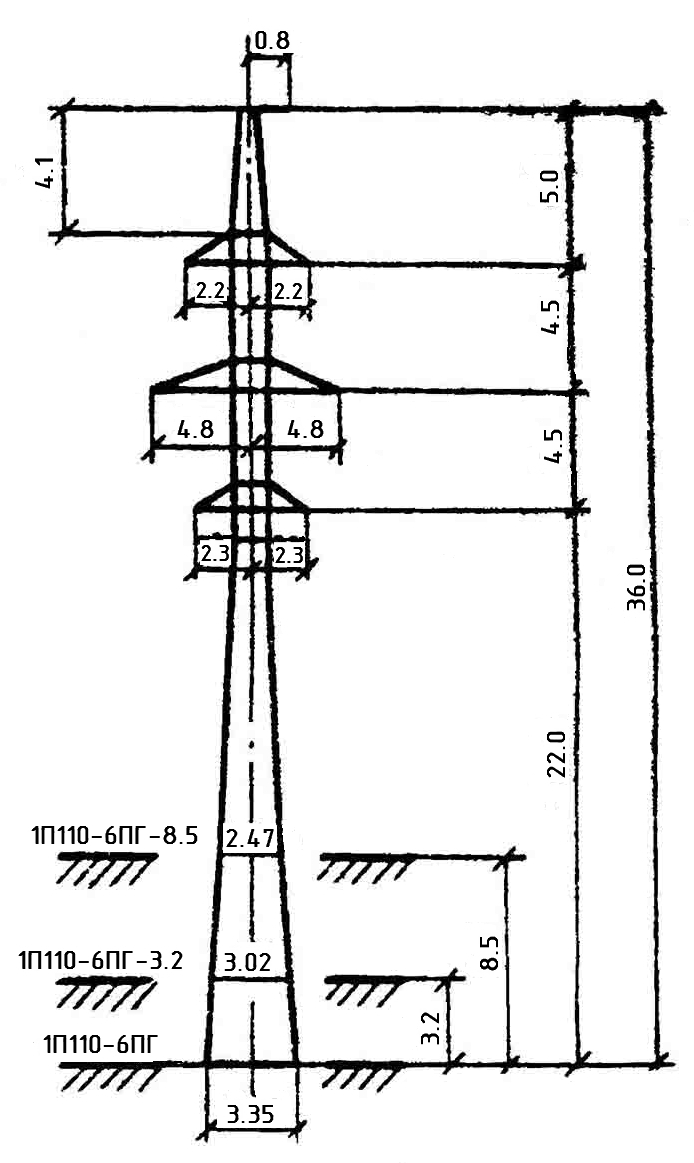

Типовые проекты 3.407.2-166.0-01, 3.407.2-170.2 (13КМ) и 3.407.2-166.2 (12КМ) объединяют несколько модификаций двухцепных промежуточных опор ВЛ 110 кВ, среди которых 1П110-6ПГ-3.2 занимает промежуточную позицию по строительной высоте. Общая высота — 32,8 м, высота нижней траверсы — 18,8 м; индекс «-3.2» указывает на заглубление стойки на 3,2 м.

В результате заглубления конструкция занимает меньший надземный габарит, полностью сохраняя несущую способность и функциональный диапазон: подвеска трёх марок проводов — АС 70/11, АС 120-19, АС 240/32 — и двух видов грозозащитного троса — С 50 (ТК-9.1) и АЖС 70/39. Тросостойка входит в состав конструктива и обеспечивает нормативный угол грозозащиты.

Ширина базы — 3,02 м, масса по чертежу КМ — 3448 кг без цинка и 3573 кг в горячеоцинкованном исполнении. По сравнению с базовым вариантом 1П110-6ПГ (4072 кг) экономия металла составляет около 499 кг на опору, что на протяжённой трассе даёт значительный суммарный эффект. Горячее цинкование обеспечивает защиту от атмосферной коррозии на весь нормативный срок службы линии.

Расчётные климатические параметры: ветровой район III–V, гололёдный I–IV. Такое сочетание, вместе с возможностью подвески провода сечением до АС 240/32, помещает опору в ряд наиболее нагруженных промежуточных конструкций серии. Применение АЖС 70/39 наряду с С 50 расширяет возможности по размещению ВОЛС на трассе ВЛ.

В практике проектирования 1П110-6ПГ-3.2 применяется совместно с базовым 1П110-6ПГ и укороченным 1П110-6ПГ-8.5 в рамках единого типового решения. Выбор конкретной модификации определяется отметками профиля трассы, необходимостью соблюдения нормативного габарита и геологическими условиями в точках установки опор. Горячеоцинкованное исполнение обеспечивает долгосрочную защиту металлоконструкций от атмосферной коррозии и от коррозии в зоне заделки стойки в грунт на протяжении всего срока службы.
