Опора 1П110-6

Широкий диапазон применяемых проводов — АС 70/11, АС 120/19, АС 240/32 — делает опору 1П110-6 универсальной конструкцией для воздушных линий 110 кВ. Типовой проект 3.407.2-170.2 (13КМ) охватывает как лёгкие линии с небольшим сечением провода, так и нагруженные магистральные ВЛ с проводом АС 240/32, обеспечивая единую типовую конструкцию для разнообразных задач электросетевого строительства.

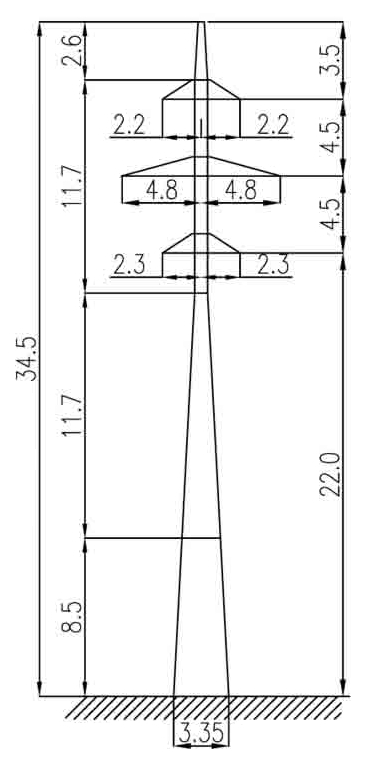

Общая высота опоры — 34,5 м при высоте траверсы 22 м. Эти параметры обеспечивают нормативные габариты при типовых длинах пролётов для класса напряжения 110 кВ на прямых участках трассы. Ширина базы составляет 3,35 м, масса по чертежу КМ — 3860 кг без цинкования и 4002 кг в оцинкованном исполнении.

Расчётный ветровой район расширен до III–V, гололёдный охватывает зоны I–IV. Такое сочетание параметров климатических нагрузок позволяет применять опору в условиях значительного ветрового и гололёдного воздействия — на Урале, в Сибири, в горных и степных районах с сильными ветрами. Для V ветрового района это одно из немногих типовых решений в двухцепном исполнении для линий 110 кВ.

Грозозащитный трос С 50 (ТК-9.1) крепится на тросостойке. На промежуточных опорах провода удерживаются гирляндами подвесного типа; продольные нагрузки от тяжения воспринимаются анкерно-угловыми опорами, устанавливаемыми с нормативным шагом. Двухцепное исполнение при ширине базы 3,35 м обеспечивает необходимые межцепные и межфазные расстояния по ПУЭ.

Горячее цинкование стальных элементов обязательно для ВЛ с нормативным сроком службы. Повышенная несущая способность серии «-6» по сравнению с «-4» обусловлена расчётом на более широкий диапазон сечений провода и более высокие климатические нагрузки. Всё это делает 1П110-6 одним из наиболее востребованных типоразмеров для строительства двухцепных ВЛ 110 кВ в сложных климатических условиях.
