Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-6-8.5. Высота 26 м, масса 2836 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.2 13КМ
С массой горячеоцинкованной конструкции 2836 кг опора 1П110-6-8.5 является наиболее лёгкой в подсерии при сохранении полного функционала: двухцепная промежуточная для ВЛ 110 кВ, рассчитанная на провода АС 70/11, АС 120/19 и АС 240/32. Типовой проект — 3.407.2-170.2 (13КМ). Масса без цинкования — 2736 кг.
Строительная высота 26 м при высоте нижней траверсы 13,5 м достигается за счёт заделки стойки в грунт на 8,5 м — максимальное значение заглубления в данной серии. Ширина базы — 2,47 м; компактная база соответствует меньшему изгибающему моменту от ветровых нагрузок при укороченном надземном плече конструкции. Снижение полной высоты на 8,5 м относительно базового варианта уменьшает ветровое давление на ствол опоры, что в сочетании с меньшей высотой позволяет применять более экономичные сечения несущих элементов.
Грозозащитный трос С 50 (ТК-9.1) крепится на тросостойке, входящей в конструктив опоры, и обеспечивает нормативный угол грозозащиты над крайними проводами. Ветровой район III–V и гололёдный I–IV определяют широкие климатические границы применимости. Повышенная ветровая нагрузка V района создаёт значительную горизонтальную поперечную нагрузку, передаваемую с проводов на опору.
Опора 1П110-6-8.5 целесообразна на участках с плотными суглинистыми, супесчаными или скальными грунтами на глубине 8,5 м, где несущая способность не требует применения анкерных плит или ростверков. Сокращение объёма земляных работ при глубокой заделке относительно устройства монолитного фундамента снижает трудозатраты на монтаж.
Двухцепное исполнение при строительной высоте 26 м обеспечивает выполнение нормативных требований к габаритам ВЛ 110 кВ при пересечениях с автодорогами, инженерными коммуникациями и другими объектами. Горячее цинкование особенно важно для подземной части в зоне контакта металла с грунтовой влагой. Такое сочетание параметров делает данную модификацию предпочтительной на протяжённых трассах, где геологические условия обеспечивают несущую способность грунта без устройства дополнительных фундаментных конструкций.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-6-8.5 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

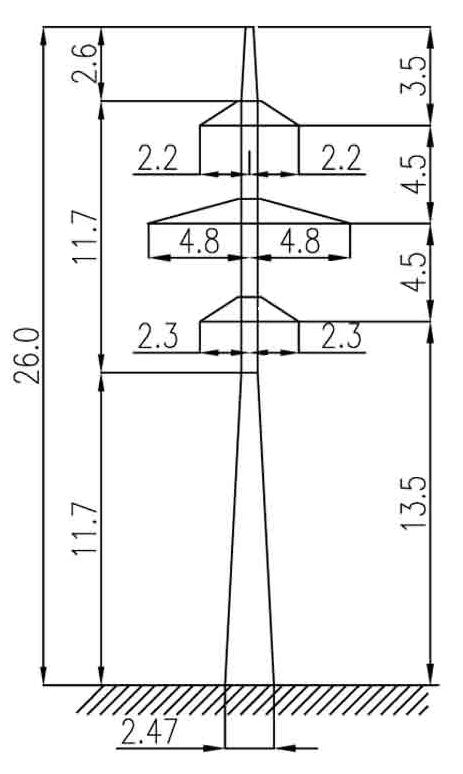

Полная высота — 26 м, отметка нижней траверсы — 13,5 м, размер основания — 2,47 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2736 кг без покрытия и 2836 кг с горячим цинкованием. На цинковый слой приходится 100 кг.
Опора 1П110-6-8.5 выполняется по рабочим чертежам 3.407.2-170.2 13КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
