Опора 1П110-6ПГ

Двойной грозозащитный трос — С 50 (ТК-9.1) и АЖС 70/39 — ключевая особенность опоры 1П110-6ПГ, отличающая её от базовых модификаций серии 1П110-6 с единственным стальным тросом. Двухцепная промежуточная конструкция для воздушных линий 110 кВ разработана по типовым проектам 3.407.2-166.0-01, 3.407.2-170.2 (13КМ) и 3.407.2-166.2 (12КМ).

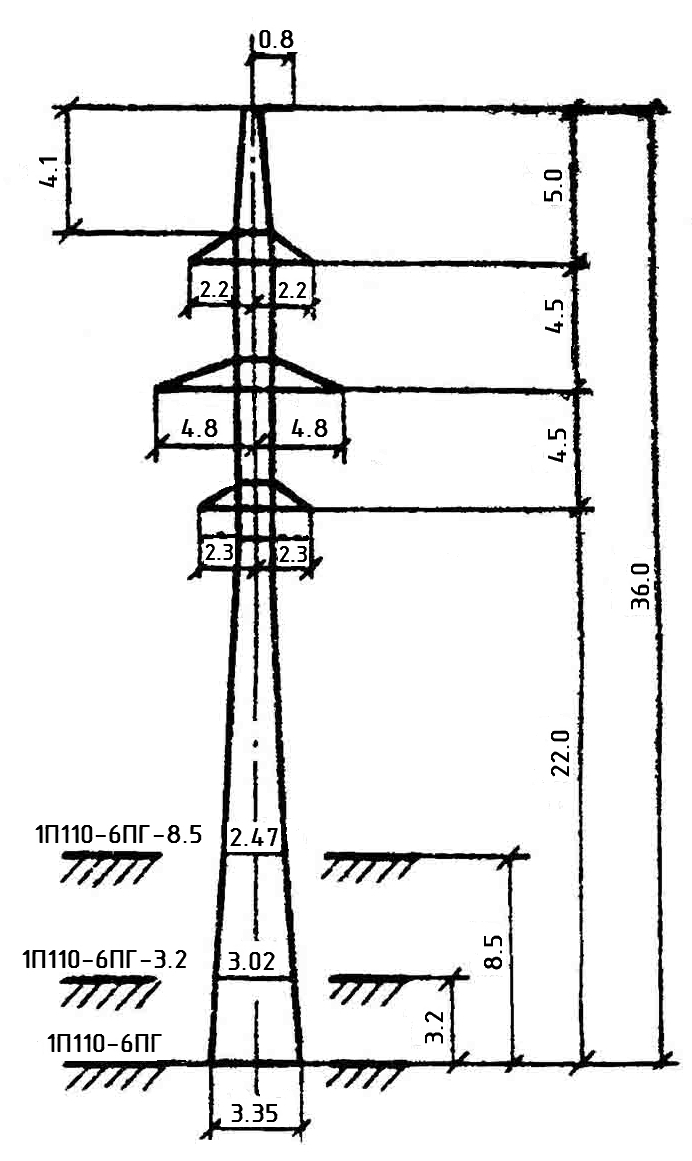

Общая высота составляет 36 м — максимальное значение подсерии «6ПГ», соответствующее установке без дополнительного заглубления. Высота нижней траверсы — 22 м, ширина базы — 3,35 м. Масса по КМ: 3929 кг без горячего цинкования и 4072 кг в оцинкованном исполнении. Этот базовый вариант применяется на типовых участках с нормальным рельефом.

Тросостойка обеспечивает крепление обоих грозозащитных тросов на верхней отметке опоры, создавая необходимый молниезащитный экран над проводами. Трос АЖС 70/39 с жёстким алюминиевым повивом имеет значительно меньшее активное сопротивление, чем стальной С 50, и допускает интеграцию оптоволоконного кабеля типа ОКГТ или ОКСН для организации каналов связи вдоль трассы.

Конструкция рассчитана на подвеску трёх марок проводов — АС 70/11, АС 120-19, АС 240/32 — в двухцепном исполнении. Расчётный ветровой район III–V и гололёдный I–IV обеспечивают широкие климатические границы применимости: от центральных областей до районов с интенсивным гололёдом и сильными ветрами в горных проходах и открытых степях.

Двухцепная компоновка при базе 3,35 м создаёт необходимые межфазные и межцепные расстояния, предусмотренные ПУЭ для 110 кВ. Горячее цинкование стальных элементов обязательно для данного класса конструкций. Опора 1П110-6ПГ применяется преимущественно на линиях, где проектом предусмотрен оптический кабель в грозозащитном тросе или повышенные требования к молниезащите трассы. Горячеоцинкованное исполнение гарантирует длительную антикоррозионную защиту в условиях переменного атмосферного воздействия, включая зоны с высокой агрессивностью среды.
