Опора 1П110-6-3.2

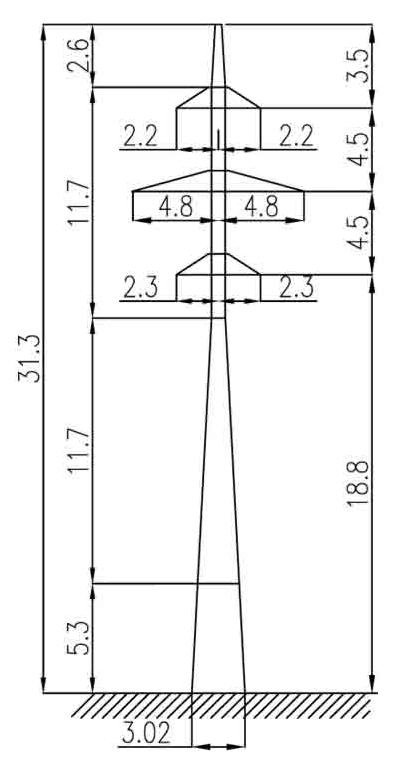

На прямых участках воздушных линий 110 кВ в регионах с повышенными ветровыми нагрузками применяется промежуточная двухцепная опора ЛЭП 1П110-6-3.2. Конструкция разработана по типовому проекту 3.407.2-170.2 (13КМ). Суффикс «-3.2» означает заглубление стойки на 3,2 м, что даёт строительную высоту 31,3 м при высоте траверсы 18,8 м.

По сравнению с базовым вариантом 1П110-6 (34,5 м) уменьшение высоты на 3,2 м сопровождается снижением материалоёмкости: масса по КМ составляет 3379 кг без цинкования и 3503 кг в горячеоцинкованном исполнении, что примерно на 14% ниже полноразмерного варианта. Ширина базы — 3,02 м. При этом несущая способность и диапазон допустимых проводов полностью сохраняются.

Конструкция рассчитана на подвеску трёх марок проводов — АС 70/11, АС 120/19, АС 240/32 — в двухцепном исполнении. Грозозащитный трос С 50 (ТК-9.1) закреплён на тросостойке. Расчётный ветровой район III–V означает применимость в условиях от умеренного до очень сильного ветра; гололёдный I–IV охватывает весь диапазон от лёгкого до крайне тяжёлого гололёда. Это один из наиболее климатически универсальных типоразмеров промежуточных опор для ВЛ 110 кВ.

Сочетание заглублённой установки и расширенного диапазона сечений провода делает 1П110-6-3.2 гибким инструментом при трассировании: её используют там, где полная высота 34,5 м избыточна по условиям рельефа или пересечений, но климатические нагрузки требуют несущей способности всей серии «-6». Монтаж производится типовыми методами, применяемыми на ВЛ 110 кВ.

Горячее цинкование обеспечивает долговременную коррозионную стойкость на весь срок эксплуатации. В пределах одного объекта опоры 1П110-6-3.2 могут чередоваться с 1П110-6 и 1П110-6-8.5 в зависимости от отметок профиля трассы. Унификация по типовому проекту с соседними вариантами серии позволяет применять их совместно на одном объекте без смены конструктивных решений по фундаментам и без дополнительного согласования.
