Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-1ПГ-3.2. Высота 25,2 м, масса 2059 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 01КМ 3.407.2-166.2 12КМ
Конструктивная особенность опоры 1П110-1ПГ-3.2 — консольная тросостойка для крепления оптического грозозащитного троса АЖС 70/39 в сочетании со сниженной строительной высотой. Шифр указывает на принадлежность к серии 1П110-1ПГ с уменьшением высоты на 3,2 м относительно базового исполнения.
Опора является промежуточной одноцепной конструкцией для ВЛ 110 кВ. Общая высота — 25,2 м, отметка траверсы — 18,8 м, ширина базы — 2,15 м. Масса без горячего цинкования — 1938 кг, с оцинкованием — 2059 кг. Типовые проекты: 3.407.2-166.0-01, 3.407.2-170.1 01КМ, 3.407.2-166.2 12КМ. Расчётный климатический диапазон: ветровой район III, гололёдный I–IV.
Грозозащитная система включает два троса: С 50 (ТК-9.1) и АЖС 70/39. Наличие ОПТВ-троса определяет применение консольного крепления: оптический кабель в оболочке грозозащитного троса требует дополнительного разноса в пространстве и специализированных зажимов. Провода — АС 70/11 и АС 120/19.
Снижение строительной высоты на 3,2 м относительно 1П110-1ПГ уменьшает изгибающий момент от ветровых нагрузок. Это позволяет использовать опору на участках рельефно приподнятой трассы без потери нормативного габарита провода до земли. Горячее цинкование всех элементов — как несущих, так и крепёжных — стандартное требование для эксплуатации в условиях ветрового района III.
Опора 1П110-1ПГ-3.2 применима совместно с другими высотными версиями серии 1П110-1ПГ в одном проекте ВЛ 110 кВ. Единая конструктивная схема с консолью тросостойки, одинаковые марки проводов и тросов обеспечивают единообразие монтажных работ и эксплуатационного обслуживания на всём протяжении трассы. Совмещение функций опоры ВЛ и несущей конструкции ВОЛС — важное экономическое преимущество подобных решений при создании интеллектуальной электросети.
Масса оцинкованной конструкции 2059 кг обеспечивает возможность монтажа стандартными кранами на гусеничном ходу, применяемыми при строительстве ВЛ 110 кВ. Единство конструктивных узлов со всеми версиями серии 1П110-1ПГ упрощает производство и приёмку деталей на заводе-изготовителе.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-1ПГ-3.2 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

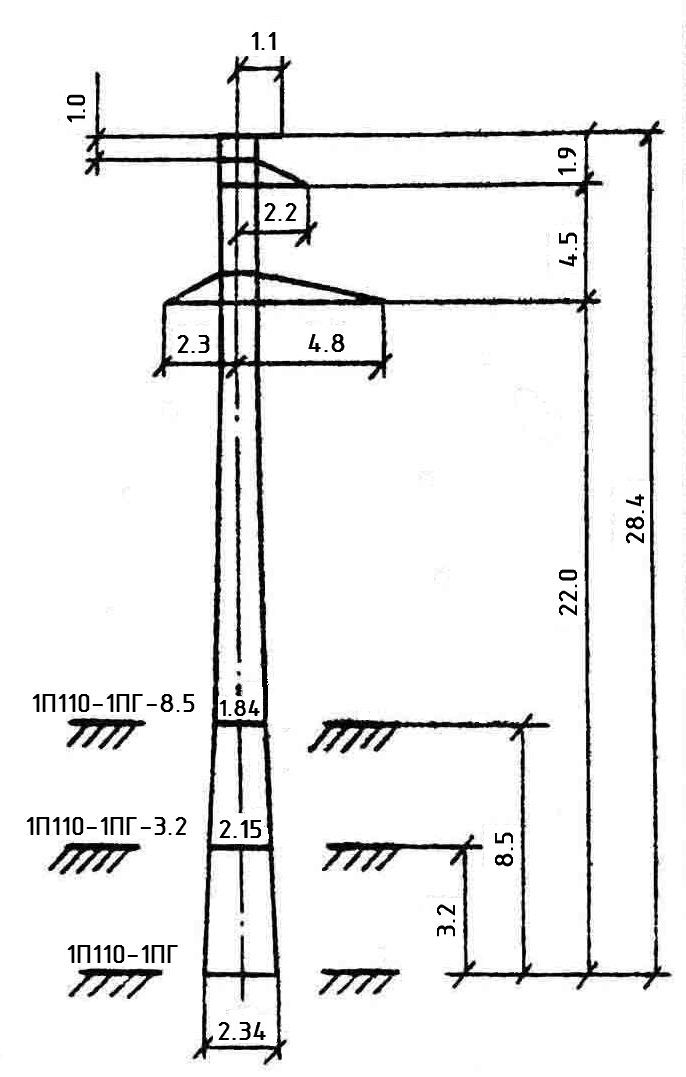

Полная высота — 25,2 м, отметка нижней траверсы — 18,8 м, размер основания — 2,15 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1938 кг без покрытия и 2059 кг с горячим цинкованием. На цинковый слой приходится 121 кг.
Опора 1П110-1ПГ-3.2 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
