Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-1ПГ. Высота 28,4 м, масса 2307 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.1 01КМ 3.407.2-166.2 12КМ
Исполнение опоры 1П110-1ПГ разработано для воздушных линий 110 кВ, на которых в состав грозозащитной системы включается оптический грозозащитный трос (ОПТВ). Шифр «ПГ» прямо указывает на наличие в конструкции тросостойки-консоли, необходимой для раздельного крепления стального и оптического тросов.
Все основные геометрические параметры сохранены на уровне базовой модели 1П110-1: общая высота — 28,4 м, отметка траверсы — 22 м, ширина базы — 2,34 м. Добавление консоли тросостойки приводит к незначительному приросту массы: без горячего цинкования конструкция весит 2227 кг, оцинкованная — 2307 кг (на 16 кг больше, чем 1П110-1 с цинком).
Опора разработана по трём типовым проектам: 3.407.2-166.0-01, 3.407.2-170.1 01КМ и 3.407.2-166.2 12КМ. Провода — АС 70/11 и АС 120/19. Тросы: стальной С 50 (ТК-9.1) и оптический АЖС 70/39. Консоль тросостойки обеспечивает пространственный разнос двух тросов и корректное применение специализированных зажимов для ОПТВ, исключая контакт оболочки оптического кабеля с высоковольтными элементами конструкции.
Расчётные климатические условия: ветровой район III, гололёдный I–IV. Горячее цинкование всех несущих и крепёжных элементов обеспечивает длительную коррозионную стойкость в широком диапазоне климатических зон.
Опора 1П110-1ПГ применяется на трассах ВЛ 110 кВ, где проект предусматривает прокладку волоконно-оптической линии связи в оболочке грозозащитного троса. Такое техническое решение широко используется при строительстве и реконструкции магистральных ВЛ, оснащаемых системами диспетчерского контроля, телемеханики и релейной защиты. Совмещение силовой и информационной инфраструктуры на одной опоре позволяет оптимизировать капитальные затраты на линейную часть проекта.
Крепление оптического троса АЖС 70/39 к консоли тросостойки выполняется специализированными зажимами ОПТВ. При монтаже необходимо соблюдать нормативные требования к минимальному радиусу изгиба оптического волокна в оболочке и к усилию затяжки зажимов. Правильно смонтированный ОПТВ-трос сохраняет целостность оптического кабеля на протяжении всего срока службы линии без плановых замен.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-1ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

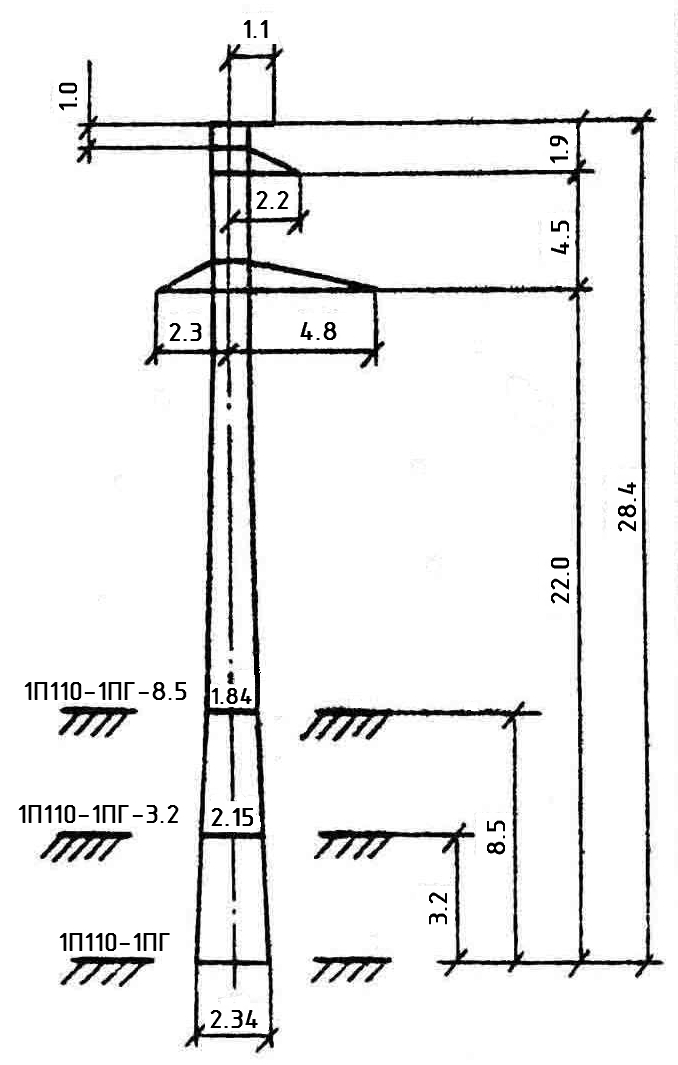

Полная высота — 28,4 м, отметка нижней траверсы — 22 м, размер основания — 2,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2227 кг без покрытия и 2307 кг с горячим цинкованием. На цинковый слой приходится 80 кг.
Опора 1П110-1ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
