Опора УАП35-6Н

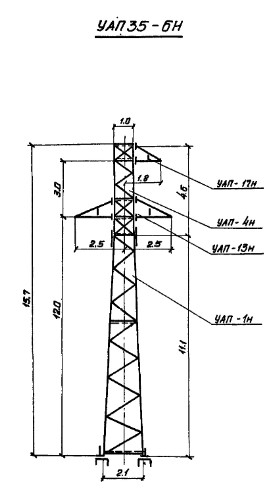

Среди всех анкерно-угловых переходных опор ВЛ 35 кВ в данном ряду опора УАП35-6Н имеет наименьшую массу металлоконструкции по чертежу КМ — 1 923 кг. Это результат сочетания минимальной высоты серии (15,7 м) с конструктивным решением типового проекта 3.407.2-132.2, предполагающим облегчённую ферменную схему. Уровень траверсы — 12 м, ширина основания — 2,1 м, тросостойка отсутствует.

Опора рассчитана на провода АС 35 и АС 95 — наиболее применяемые марки на одноцепных ВЛ 35 кВ. Она используется на угловых участках трассы линии, где угол поворота совпадает с переходным пролётом над препятствием небольшой высоты. Отсутствие тросостойки означает, что молниезащита данного участка обеспечивается по иной схеме в соответствии с проектом.

Облегчённое конструктивное решение проекта 132.2 по сравнению с базовым 132.1 (УАП35-6, 2 149 кг) обеспечивает снижение расхода стали на 226 кг без потери нормативной несущей способности. Ключевое отличие для проектировщика: вариант «Н» не имеет документально подтверждённой массы оцинкованного исполнения, поэтому при требовании горячего цинкования предпочтительнее базовый проект 132.1.

Анкерно-угловые переходные опоры ЛЭП воспринимают горизонтальное продольное тяжение проводов с обеих сторон, поперечную нагрузку от угла поворота трассы и вертикальную нагрузку от гирлянд и гололёда. Компактное основание 2,1 м при угловых нагрузках требует внимательного расчёта опрокидывающего момента и выбора фундаментного решения.

Монтаж опоры УАП35-6Н осуществляется поэлементно болтовым методом по рабочим чертежам. Отсутствие тросостойки несколько упрощает транспортировку и сборку. Контроль качества болтовых соединений выполняется с применением динамометрических ключей в соответствии с нормами монтажа опор ВЛ.

Аварийный режим при обрыве провода является нормативно определяющим для расчёта несущей способности опоры данного типа. При компактном основании 2,1 м этот режим создаёт наибольшее значение коэффициента использования несущей способности, что учитывается при проектировании анкеровки.
